Android通过OpenSL ES播放音频套路详解

编程小号 • • 未分类

Android通过OpenSL ES播放音频套路详解通过本篇博客，我们会很容易的使用Android底层库OpenSL ES来播放音频文件（包括assets、uri和pcm）。 通过分析android-ndk中native-audio的代码，发现了用OpenSL ES来开发应用也是有套路(规律)可寻的

先定个小目标

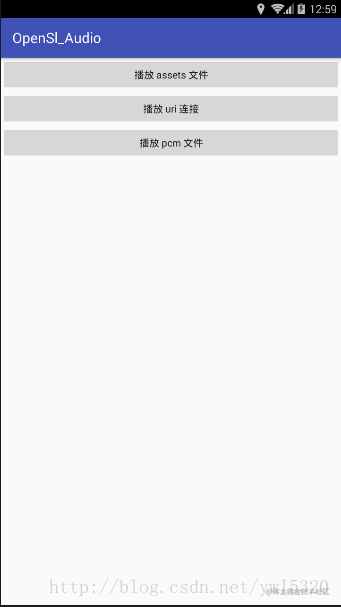

        通过本篇博客，我们会很容易的使用Android底层库OpenSL ES来播放音频文件（包括assets、uri和pcm）。

Android通过OpenSL ES播放音频套路详解

一、首先OpenSL ES是什么？

        OpenSL ES (Open Sound Library for Embedded Systems)是无授权费、跨平台、针对嵌入式系统精心优化的硬件音频加速API。它为嵌入式移动多媒体设备上的本地应用程序开发者提供标准化, 高性能,低响应时间的音频功能实现方法，并实现软/硬件音频性能的直接跨平台部署，降低执行难度，促进高级音频市场的发展。——摘自百度百科。

        简单来说OpenSL ES是一个嵌入式跨平台免费的音频处理库。

二、OpenSL ES库在哪里？

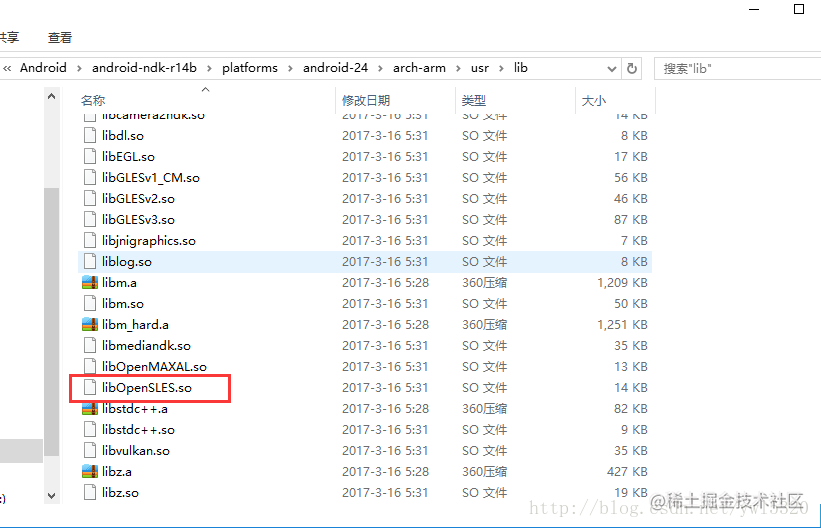

        Android的OpenSL ES库是在NDK的platforms文件夹对应android平台先相应cpu类型里面，如：

Android通过OpenSL ES播放音频套路详解

三、OpenSL ES开发流程和重要接口

        通过分析android-ndk中native-audio的代码，发现了用OpenSL ES来开发应用也是有套路(规律)可寻的：

3.1、OpenSL ES的开发流程主要有如下6个步骤：

        1、创建接口对象

        2、设置混音器

        3、创建播放器（录音器）

        4、设置缓冲队列和回调函数

        5、设置播放状态

        6、启动回调函数

        其中4和6是播放PCM等数据格式的音频是需要用到的。

3.2、OpenSL ES中最重要的接口类SLObjectItf

        通过SLObjectItf接口类我们可以创建所需要的各种类型的类接口，比如：

        创建引擎接口对象：SLObjectItf engineObject

        创建混音器接口对象：SLObjectItf outputMixObject

        创建播放器接口对象：SLObjectItf playerObject

        以上等等都是通过SLObjectItf来创建的，知道了这个规则后，看源代码就会轻松很多了

3.3、利用SLObjectItf来创建具体的接口对象实例

        OpenSL ES中也有具体的接口类，比如（引擎：SLEngineItf，播放器：SLPlayItf，声音控制器：SLVolumeItf等等）。

3.4、创建引擎并实现它

        OpenSL ES中开始的第一步都是声明SLObjectItf接口类型的引擎接口对象 engineObject，然后用方法slCreateEngine创建一个引擎接口对象；创建好引擎接口对象后，需要用SLObjectItf的Realize方法来实现engineObject；最后用SLObjectItf的GetInterface方法来初始化SLEngnineItf对象实例。如：

[cpp]
view plain
copy
print
?

  1. SLObjectItf engineObject = NULL;//用SLObjectItf声明引擎接口对象
  2. SLEngineItf engineEngine = NULL;//声明具体的引擎对象实例
  3.
  4. void createEngine()
  5. {
  6.     SLresult result;//返回结果
  7.     result = slCreateEngine(&engineObject, 0, NULL, 0, NULL, NULL);//第一步创建引擎
  8.     result = (*engineObject)->Realize(engineObject, SL_BOOLEAN_FALSE);//实现（Realize）engineObject接口对象
  9.     result = (*engineObject)->GetInterface(engineObject, SL_IID_ENGINE, &engineEngine);//通过engineObject的GetInterface方法初始化engineEngine
  10. }
SLObjectItf engineObject = NULL;//用SLObjectItf声明引擎接口对象
SLEngineItf engineEngine = NULL;//声明具体的引擎对象实例

void createEngine()
{
    SLresult result;//返回结果
    result = slCreateEngine(&engineObject, 0, NULL, 0, NULL, NULL);//第一步创建引擎
    result = (*engineObject)->Realize(engineObject, SL_BOOLEAN_FALSE);//实现（Realize）engineObject接口对象
    result = (*engineObject)->GetInterface(engineObject, SL_IID_ENGINE, &engineEngine);//通过engineObject的GetInterface方法初始化engineEngine
}

3.4、利用引擎对象创建其他接口对象

        其他接口对象（SLObjectItf outputMixObject，SLObjectItf playerObject）等都是用引擎接口对象创建的（具体的接口对象需要的参数这里就说了，可参照ndk例子里面的），如：

[cpp]
view plain
copy
print
?

  1. //混音器
  2. SLObjectItf outputMixObject = NULL;//用SLObjectItf创建混音器接口对象
  3. SLEnvironmentalReverbItf outputMixEnvironmentalReverb = NULL;////创建具体的混音器对象实例
  4.
  5. result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);//利用引擎接口对象创建混音器接口对象
  6. result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);//实现（Realize）混音器接口对象
  7. result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);//利用混音器接口对象初始化具体混音器实例
  8.
  9. //播放器
  10. SLObjectItf playerObject = NULL;//用SLObjectItf创建播放器接口对象
  11. SLPlayItf playerPlay = NULL;//创建具体的播放器对象实例
  12.
  13. result = (*engineEngine)->CreateAudioPlayer(engineEngine, &playerObject, &audioSrc, &audioSnk, 3, ids, req);//利用引擎接口对象创建播放器接口对象
  14. result = (*playerObject)->Realize(playerObject, SL_BOOLEAN_FALSE);//实现（Realize）播放器接口对象
  15. result = (*playerObject)->GetInterface(playerObject, SL_IID_PLAY, &playerPlay);//初始化具体的播放器对象实例
//混音器
SLObjectItf outputMixObject = NULL;//用SLObjectItf创建混音器接口对象
SLEnvironmentalReverbItf outputMixEnvironmentalReverb = NULL;////创建具体的混音器对象实例

result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);//利用引擎接口对象创建混音器接口对象
result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);//实现（Realize）混音器接口对象
result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);//利用混音器接口对象初始化具体混音器实例

//播放器
SLObjectItf playerObject = NULL;//用SLObjectItf创建播放器接口对象
SLPlayItf playerPlay = NULL;//创建具体的播放器对象实例

result = (*engineEngine)->CreateAudioPlayer(engineEngine, &playerObject, &audioSrc, &audioSnk, 3, ids, req);//利用引擎接口对象创建播放器接口对象
result = (*playerObject)->Realize(playerObject, SL_BOOLEAN_FALSE);//实现（Realize）播放器接口对象
result = (*playerObject)->GetInterface(playerObject, SL_IID_PLAY, &playerPlay);//初始化具体的播放器对象实例

3.6、最后就是使用创建好的具体对象实例来实现具体的功能。

四、具体列子

首先导入OpenSL ES和其他必须的库
[plain]
view plain
copy
print
?

  1. target_link_libraries( # Specifies the target library.
  2.                        openslaudioywl5320
  3.                        OpenSLES
  4.                        android
  5.                        # Links the target library to the log library
  6.                        # included in the NDK.
  7.                        ${log-lib} )
target_link_libraries( # Specifies the target library.
                       openslaudioywl5320
                       OpenSLES
                       android
                       # Links the target library to the log library
                       # included in the NDK.
                       ${log-lib} )

4.1、播放assets文件 第一步：创建引擎 第二步：创建混音器 第三步：创建播放器 第四步：设置播放状态
[cpp]
view plain
copy
print
?

  1. JNIEXPORT void JNICALL
  2. Java_com_ywl5320_openslaudio_MainActivity_playAudioByOpenSL_1assets(JNIEnv *env, jobject instance, jobject assetManager, jstring filename) {
  3.
  4.     release();
  5.     const char *utf8 = (*env)->GetStringUTFChars(env, filename, NULL);
  6.
  7.     // use asset manager to open asset by filename
  8.     AAssetManager* mgr = AAssetManager_fromJava(env, assetManager);
  9.     AAsset* asset = AAssetManager_open(mgr, utf8, AASSET_MODE_UNKNOWN);
  10.     (*env)->ReleaseStringUTFChars(env, filename, utf8);
  11.
  12.     // open asset as file descriptor
  13.     off_t start, length;
  14.     int fd = AAsset_openFileDescriptor(asset, &start, &length);
  15.     AAsset_close(asset);
  16.
  17.     SLresult result;
  18.
  19.
  20.     //第一步，创建引擎
  21.     createEngine();
  22.
  23.     //第二步，创建混音器
  24.     const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
  25.     const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
  26.     result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
  27.     (void)result;
  28.     result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
  29.     (void)result;
  30.     result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
  31.     if (SL_RESULT_SUCCESS == result) {
  32.         result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(outputMixEnvironmentalReverb, &reverbSettings);
  33.         (void)result;
  34.     }
  35.     //第三步，设置播放器参数和创建播放器
  36.     // 1、 配置 audio source
  37.     SLDataLocator_AndroidFD loc_fd = {SL_DATALOCATOR_ANDROIDFD, fd, start, length};
  38.     SLDataFormat_MIME format_mime = {SL_DATAFORMAT_MIME, NULL, SL_CONTAINERTYPE_UNSPECIFIED};
  39.     SLDataSource audioSrc = {&loc_fd, &format_mime};
  40.
  41.     // 2、 配置 audio sink
  42.     SLDataLocator_OutputMix loc_outmix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
  43.     SLDataSink audioSnk = {&loc_outmix, NULL};
  44.
  45.     // 创建播放器
  46.     const SLInterfaceID ids[3] = {SL_IID_SEEK, SL_IID_MUTESOLO, SL_IID_VOLUME};
  47.     const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};
  48.     result = (*engineEngine)->CreateAudioPlayer(engineEngine, &fdPlayerObject, &audioSrc, &audioSnk, 3, ids, req);
  49.     (void)result;
  50.
  51.     // 实现播放器
  52.     result = (*fdPlayerObject)->Realize(fdPlayerObject, SL_BOOLEAN_FALSE);
  53.     (void)result;
  54.
  55.     // 得到播放器接口
  56.     result = (*fdPlayerObject)->GetInterface(fdPlayerObject, SL_IID_PLAY, &fdPlayerPlay);
  57.     (void)result;
  58.
  59.     // 得到声音控制接口
  60.     result = (*fdPlayerObject)->GetInterface(fdPlayerObject, SL_IID_VOLUME, &fdPlayerVolume);
  61.     (void)result;
  62.
  63.     //第四步，设置播放状态
  64.     if (NULL != fdPlayerPlay) {
  65.
  66.         result = (*fdPlayerPlay)->SetPlayState(fdPlayerPlay, SL_PLAYSTATE_PLAYING);
  67.         (void)result;
  68.     }
  69.
  70.     //设置播放音量 （100 * -50：静音 ）
  71.     (*fdPlayerVolume)->SetVolumeLevel(fdPlayerVolume, 20 * -50);
  72.
  73. }
JNIEXPORT void JNICALL
Java_com_ywl5320_openslaudio_MainActivity_playAudioByOpenSL_1assets(JNIEnv *env, jobject instance, jobject assetManager, jstring filename) {

    release();
    const char *utf8 = (*env)->GetStringUTFChars(env, filename, NULL);

    // use asset manager to open asset by filename
    AAssetManager* mgr = AAssetManager_fromJava(env, assetManager);
    AAsset* asset = AAssetManager_open(mgr, utf8, AASSET_MODE_UNKNOWN);
    (*env)->ReleaseStringUTFChars(env, filename, utf8);

    // open asset as file descriptor
    off_t start, length;
    int fd = AAsset_openFileDescriptor(asset, &start, &length);
    AAsset_close(asset);

    SLresult result;


    //第一步，创建引擎
    createEngine();

    //第二步，创建混音器
    const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
    const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
    result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
    (void)result;
    result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
    (void)result;
    result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
    if (SL_RESULT_SUCCESS == result) {
        result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(outputMixEnvironmentalReverb, &reverbSettings);
        (void)result;
    }
    //第三步，设置播放器参数和创建播放器
    // 1、 配置 audio source
    SLDataLocator_AndroidFD loc_fd = {SL_DATALOCATOR_ANDROIDFD, fd, start, length};
    SLDataFormat_MIME format_mime = {SL_DATAFORMAT_MIME, NULL, SL_CONTAINERTYPE_UNSPECIFIED};
    SLDataSource audioSrc = {&loc_fd, &format_mime};

    // 2、 配置 audio sink
    SLDataLocator_OutputMix loc_outmix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
    SLDataSink audioSnk = {&loc_outmix, NULL};

    // 创建播放器
    const SLInterfaceID ids[3] = {SL_IID_SEEK, SL_IID_MUTESOLO, SL_IID_VOLUME};
    const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};
    result = (*engineEngine)->CreateAudioPlayer(engineEngine, &fdPlayerObject, &audioSrc, &audioSnk, 3, ids, req);
    (void)result;

    // 实现播放器
    result = (*fdPlayerObject)->Realize(fdPlayerObject, SL_BOOLEAN_FALSE);
    (void)result;

    // 得到播放器接口
    result = (*fdPlayerObject)->GetInterface(fdPlayerObject, SL_IID_PLAY, &fdPlayerPlay);
    (void)result;

    // 得到声音控制接口
    result = (*fdPlayerObject)->GetInterface(fdPlayerObject, SL_IID_VOLUME, &fdPlayerVolume);
    (void)result;

    //第四步，设置播放状态
    if (NULL != fdPlayerPlay) {

        result = (*fdPlayerPlay)->SetPlayState(fdPlayerPlay, SL_PLAYSTATE_PLAYING);
        (void)result;
    }

    //设置播放音量 （100 * -50：静音 ）
    (*fdPlayerVolume)->SetVolumeLevel(fdPlayerVolume, 20 * -50);

}

4.2、播放Uri连接 第一步：创建引擎 第二步：创建混音器 第三步：创建播放器 第四步：设置播放状态
[cpp]
view plain
copy
print
?

  1. JNIEXPORT void JNICALL
  2. Java_com_ywl5320_openslaudio_MainActivity_playAudioByOpenSL_1uri(JNIEnv *env, jobject instance, jstring uri) {
  3.     SLresult result;
  4.     release();
  5.     // convert Java string to UTF-8
  6.     const char *utf8 = (*env)->GetStringUTFChars(env, uri, NULL);
  7.
  8.     //第一步，创建引擎
  9.     createEngine();
  10.
  11.     //第二步，创建混音器
  12.     const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
  13.     const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
  14.     result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
  15.     (void)result;
  16.     result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
  17.     (void)result;
  18.     result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
  19.     if (SL_RESULT_SUCCESS == result) {
  20.         result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(
  21.                 outputMixEnvironmentalReverb, &reverbSettings);
  22.         (void)result;
  23.     }
  24.
  25.     //第三步，设置播放器参数和创建播放器
  26.     // configure audio source
  27.     // (requires the INTERNET permission depending on the uri parameter)
  28.     SLDataLocator_URI loc_uri = {SL_DATALOCATOR_URI, (SLchar *) utf8};
  29.     SLDataFormat_MIME format_mime = {SL_DATAFORMAT_MIME, NULL, SL_CONTAINERTYPE_UNSPECIFIED};
  30.     SLDataSource audioSrc = {&loc_uri, &format_mime};
  31.
  32.     // configure audio sink
  33.     SLDataLocator_OutputMix loc_outmix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
  34.     SLDataSink audioSnk = {&loc_outmix, NULL};
  35.
  36.     // create audio player
  37.     const SLInterfaceID ids[3] = {SL_IID_SEEK, SL_IID_MUTESOLO, SL_IID_VOLUME};
  38.     const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};
  39.     result = (*engineEngine)->CreateAudioPlayer(engineEngine, &uriPlayerObject, &audioSrc, &audioSnk, 3, ids, req);
  40.
  41.     (void)result;
  42.
  43.     // release the Java string and UTF-8
  44.     (*env)->ReleaseStringUTFChars(env, uri, utf8);
  45.
  46.     // realize the player
  47.     result = (*uriPlayerObject)->Realize(uriPlayerObject, SL_BOOLEAN_FALSE);
  48.     // this will always succeed on Android, but we check result for portability to other platforms
  49.     if (SL_RESULT_SUCCESS != result) {
  50.         (*uriPlayerObject)->Destroy(uriPlayerObject);
  51.         uriPlayerObject = NULL;
  52.         return;
  53.     }
  54.
  55.     // get the play interface
  56.     result = (*uriPlayerObject)->GetInterface(uriPlayerObject, SL_IID_PLAY, &uriPlayerPlay);
  57.     (void)result;
  58.
  59.
  60.     // get the volume interface
  61.     result = (*uriPlayerObject)->GetInterface(uriPlayerObject, SL_IID_VOLUME, &uriPlayerVolume);
  62.     (void)result;
  63. //第四步，设置播放状态
  64.     if (NULL != uriPlayerPlay) {
  65.
  66.         // set the player’s state
  67.         result = (*uriPlayerPlay)->SetPlayState(uriPlayerPlay, SL_PLAYSTATE_PLAYING);
  68.         (void)result;
  69.     }
  70.
  71.     //设置播放音量 （100 * -50：静音 ）
  72. //    (*uriPlayerVolume)->SetVolumeLevel(uriPlayerVolume, 0 * -50);
  73. }
JNIEXPORT void JNICALL
Java_com_ywl5320_openslaudio_MainActivity_playAudioByOpenSL_1uri(JNIEnv *env, jobject instance, jstring uri) {
    SLresult result;
    release();
    // convert Java string to UTF-8
    const char *utf8 = (*env)->GetStringUTFChars(env, uri, NULL);

    //第一步，创建引擎
    createEngine();

    //第二步，创建混音器
    const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
    const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
    result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
    (void)result;
    result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
    (void)result;
    result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
    if (SL_RESULT_SUCCESS == result) {
        result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(
                outputMixEnvironmentalReverb, &reverbSettings);
        (void)result;
    }

    //第三步，设置播放器参数和创建播放器
    // configure audio source
    // (requires the INTERNET permission depending on the uri parameter)
    SLDataLocator_URI loc_uri = {SL_DATALOCATOR_URI, (SLchar *) utf8};
    SLDataFormat_MIME format_mime = {SL_DATAFORMAT_MIME, NULL, SL_CONTAINERTYPE_UNSPECIFIED};
    SLDataSource audioSrc = {&loc_uri, &format_mime};

    // configure audio sink
    SLDataLocator_OutputMix loc_outmix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
    SLDataSink audioSnk = {&loc_outmix, NULL};

    // create audio player
    const SLInterfaceID ids[3] = {SL_IID_SEEK, SL_IID_MUTESOLO, SL_IID_VOLUME};
    const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};
    result = (*engineEngine)->CreateAudioPlayer(engineEngine, &uriPlayerObject, &audioSrc, &audioSnk, 3, ids, req);

    (void)result;

    // release the Java string and UTF-8
    (*env)->ReleaseStringUTFChars(env, uri, utf8);

    // realize the player
    result = (*uriPlayerObject)->Realize(uriPlayerObject, SL_BOOLEAN_FALSE);
    // this will always succeed on Android, but we check result for portability to other platforms
    if (SL_RESULT_SUCCESS != result) {
        (*uriPlayerObject)->Destroy(uriPlayerObject);
        uriPlayerObject = NULL;
        return;
    }

    // get the play interface
    result = (*uriPlayerObject)->GetInterface(uriPlayerObject, SL_IID_PLAY, &uriPlayerPlay);
    (void)result;


    // get the volume interface
    result = (*uriPlayerObject)->GetInterface(uriPlayerObject, SL_IID_VOLUME, &uriPlayerVolume);
    (void)result;
//第四步，设置播放状态
    if (NULL != uriPlayerPlay) {

        // set the player's state
        result = (*uriPlayerPlay)->SetPlayState(uriPlayerPlay, SL_PLAYSTATE_PLAYING);
        (void)result;
    }

    //设置播放音量 （100 * -50：静音 ）
// (*uriPlayerVolume)->SetVolumeLevel(uriPlayerVolume, 0 * -50);
}

4.3、播放pcm文件（集成到ffmpeg时，也是播放ffmpeg转换成的pcm格式的数据），这里为了模拟是直接读取的pcm格式的音频文件。

4.3.1、创建播放器和混音器
[cpp]
view plain
copy
print
?

  1. //第一步，创建引擎
  2.     createEngine();
  3.
  4.     //第二步，创建混音器
  5.     const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
  6.     const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
  7.     result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
  8.     (void)result;
  9.     result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
  10.     (void)result;
  11.     result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
  12.     if (SL_RESULT_SUCCESS == result) {
  13.         result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(
  14.                 outputMixEnvironmentalReverb, &reverbSettings);
  15.         (void)result;
  16.     }
  17.     SLDataLocator_OutputMix outputMix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
  18.     SLDataSink audioSnk = {&outputMix, NULL};
//第一步，创建引擎
    createEngine();

    //第二步，创建混音器
    const SLInterfaceID mids[1] = {SL_IID_ENVIRONMENTALREVERB};
    const SLboolean mreq[1] = {SL_BOOLEAN_FALSE};
    result = (*engineEngine)->CreateOutputMix(engineEngine, &outputMixObject, 1, mids, mreq);
    (void)result;
    result = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);
    (void)result;
    result = (*outputMixObject)->GetInterface(outputMixObject, SL_IID_ENVIRONMENTALREVERB, &outputMixEnvironmentalReverb);
    if (SL_RESULT_SUCCESS == result) {
        result = (*outputMixEnvironmentalReverb)->SetEnvironmentalReverbProperties(
                outputMixEnvironmentalReverb, &reverbSettings);
        (void)result;
    }
    SLDataLocator_OutputMix outputMix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};
    SLDataSink audioSnk = {&outputMix, NULL};

4.3.2、设置pcm格式的频率位数等信息并创建播放器


[cpp]
view plain
copy
print
?

  1. // 第三步，配置PCM格式信息
  2.     SLDataLocator_AndroidSimpleBufferQueue android_queue={SL_DATALOCATOR_ANDROIDSIMPLEBUFFERQUEUE,2};
  3.     SLDataFormat_PCM pcm={
  4.             SL_DATAFORMAT_PCM,//播放pcm格式的数据
  5.             2,//2个声道（立体声）
  6.             SL_SAMPLINGRATE_44_1,//44100hz的频率
  7.             SL_PCMSAMPLEFORMAT_FIXED_16,//位数 16位
  8.             SL_PCMSAMPLEFORMAT_FIXED_16,//和位数一致就行
  9.             SL_SPEAKER_FRONT_LEFT | SL_SPEAKER_FRONT_RIGHT,//立体声（前左前右）
  10.             SL_BYTEORDER_LITTLEENDIAN//结束标志
  11.     };
  12.     SLDataSource slDataSource = {&android_queue, &pcm};
  13.
  14.
  15.     const SLInterfaceID ids[3] = {SL_IID_BUFFERQUEUE, SL_IID_EFFECTSEND, SL_IID_VOLUME};
  16.     const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};
  17.
  18.     result = (*engineEngine)->CreateAudioPlayer(engineEngine, &pcmPlayerObject, &slDataSource, &audioSnk, 3, ids, req);
  19.     //初始化播放器
  20.     (*pcmPlayerObject)->Realize(pcmPlayerObject, SL_BOOLEAN_FALSE);
  21.
  22. //    得到接口后调用  获取Player接口
  23.     (*pcmPlayerObject)->GetInterface(pcmPlayerObject, SL_IID_PLAY, &pcmPlayerPlay);
// 第三步，配置PCM格式信息
    SLDataLocator_AndroidSimpleBufferQueue android_queue={SL_DATALOCATOR_ANDROIDSIMPLEBUFFERQUEUE,2};
    SLDataFormat_PCM pcm={
            SL_DATAFORMAT_PCM,//播放pcm格式的数据
            2,//2个声道（立体声）
            SL_SAMPLINGRATE_44_1,//44100hz的频率
            SL_PCMSAMPLEFORMAT_FIXED_16,//位数 16位
            SL_PCMSAMPLEFORMAT_FIXED_16,//和位数一致就行
            SL_SPEAKER_FRONT_LEFT | SL_SPEAKER_FRONT_RIGHT,//立体声（前左前右）
            SL_BYTEORDER_LITTLEENDIAN//结束标志
    };
    SLDataSource slDataSource = {&android_queue, &pcm};


    const SLInterfaceID ids[3] = {SL_IID_BUFFERQUEUE, SL_IID_EFFECTSEND, SL_IID_VOLUME};
    const SLboolean req[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};

    result = (*engineEngine)->CreateAudioPlayer(engineEngine, &pcmPlayerObject, &slDataSource, &audioSnk, 3, ids, req);
    //初始化播放器
    (*pcmPlayerObject)->Realize(pcmPlayerObject, SL_BOOLEAN_FALSE);

// 得到接口后调用 获取Player接口
    (*pcmPlayerObject)->GetInterface(pcmPlayerObject, SL_IID_PLAY, &pcmPlayerPlay);

4.3.3、设置缓冲队列和回调函数
[cpp]
view plain
copy
print
?

  1. //    注册回调缓冲区 获取缓冲队列接口
  2.     (*pcmPlayerObject)->GetInterface(pcmPlayerObject, SL_IID_BUFFERQUEUE, &pcmBufferQueue);
  3.     //缓冲接口回调
  4.     (*pcmBufferQueue)->RegisterCallback(pcmBufferQueue, pcmBufferCallBack, NULL);
// 注册回调缓冲区 获取缓冲队列接口
    (*pcmPlayerObject)->GetInterface(pcmPlayerObject, SL_IID_BUFFERQUEUE, &pcmBufferQueue);
    //缓冲接口回调
    (*pcmBufferQueue)->RegisterCallback(pcmBufferQueue, pcmBufferCallBack, NULL);

回调函数：


[cpp]
view plain
copy
print
?

  1. void * pcmBufferCallBack(SLAndroidBufferQueueItf bf, void * context)
  2. {
  3.     //assert(NULL == context);
  4.     getPcmData(&buffer);
  5.     // for streaming playback, replace this test by logic to find and fill the next buffer
  6.     if (NULL != buffer) {
  7.         SLresult result;
  8.         // enqueue another buffer
  9.         result = (*pcmBufferQueue)->Enqueue(pcmBufferQueue, buffer, 44100 * 2 * 2);
  10.         // the most likely other result is SL_RESULT_BUFFER_INSUFFICIENT,
  11.         // which for this code example would indicate a programming error
  12.     }
  13. }
void * pcmBufferCallBack(SLAndroidBufferQueueItf bf, void * context)
{
    //assert(NULL == context);
    getPcmData(&buffer);
    // for streaming playback, replace this test by logic to find and fill the next buffer
    if (NULL != buffer) {
        SLresult result;
        // enqueue another buffer
        result = (*pcmBufferQueue)->Enqueue(pcmBufferQueue, buffer, 44100 * 2 * 2);
        // the most likely other result is SL_RESULT_BUFFER_INSUFFICIENT,
        // which for this code example would indicate a programming error
    }
}

读取pcm格式的文件：
[cpp]
view plain
copy
print
?

  1. void getPcmData(void **pcm)
  2. {
  3.     while(!feof(pcmFile))
  4.     {
  5.         fread(out_buffer, 44100 * 2 * 2, 1, pcmFile);
  6.         if(out_buffer == NULL)
  7.         {
  8.             LOGI(“%s”, “read end”);
  9.             break;
  10.         } else{
  11.             LOGI(“%s”, “reading”);
  12.         }
  13.         *pcm = out_buffer;
  14.         break;
  15.     }
  16. }
void getPcmData(void **pcm) {
    while(!feof(pcmFile))
    {
        fread(out_buffer, 44100 * 2 * 2, 1, pcmFile);
        if(out_buffer == NULL)
        {
            LOGI("%s", "read end");
            break;
        } else{
            LOGI("%s", "reading");
        }
        *pcm = out_buffer;
        break;
    }
}

4.3.4、设置播放状态并手动开始调用回调函数


[cpp]
view plain
copy
print
?

  1. //    获取播放状态接口
  2.     (*pcmPlayerPlay)->SetPlayState(pcmPlayerPlay, SL_PLAYSTATE_PLAYING);
  3.
  4. //    主动调用回调函数开始工作
  5.     pcmBufferCallBack(pcmBufferQueue, NULL);
// 获取播放状态接口
    (*pcmPlayerPlay)->SetPlayState(pcmPlayerPlay, SL_PLAYSTATE_PLAYING);

// 主动调用回调函数开始工作
    pcmBufferCallBack(pcmBufferQueue, NULL);

        好的，以上就是android利用OpenSL ES来播放音频的过程，不知各位看官是否明白了，文末提供源码和音频文件的下载。好了，开始双十一的枪枪抢吧~

GitHub：Android_OpenSl_Audio

版权声明：本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌侵权/违法违规的内容， 请发送邮件至 举报，一经查实，本站将立刻删除。
如需转载请保留出处：https://bianchenghao.cn/16097.html

赞 (0)
编程小号编程小号
0

相关推荐

发表回复

您的电子邮箱地址不会被公开。 必填项已用*标注
