基于LM386模数采集高通滤波特征提取的设计与实现
- 硬件
- STM32F103C8T6最小系统板
- 0.96寸 OLED数显屏
- LED*2
- 杜邦线若干
- ST-LINK V2数据传输线
- USB-TTL串口转接
二、软件
(1) Keil5 嵌入式版开发编程软件
(2) CUBEMX
(3) Vofa+ 串口(波形)调试助手
三、实现功能
(1)LM386将采集的模拟量数据转为数字量数据(采集与转换)

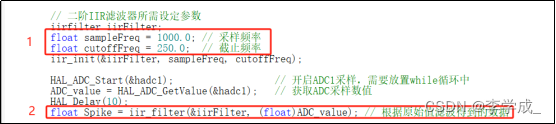

(2)通过设定滤波的fs与fc对原始数据进行处理，得到实时的Spike Raw。

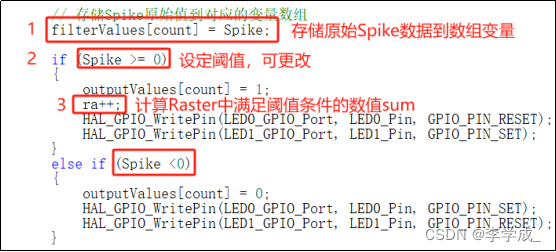

(3)1、存储原始Spike信号到固定的数组变量中
2、设定阈值，筛选满足条件的输出值，每1ms对应20个采样点，每个采样点都对应一个输出值
3、每当Raster中有一个输出1，即记录+1，计算满足条件的总数采样个数
(4)计算Spike发放率，
- 演示效果

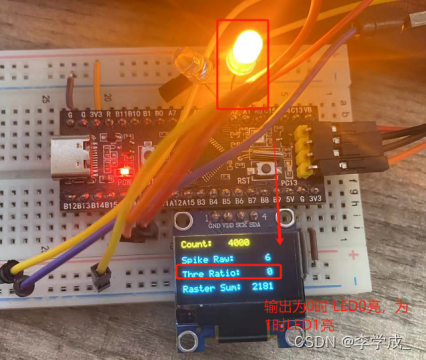

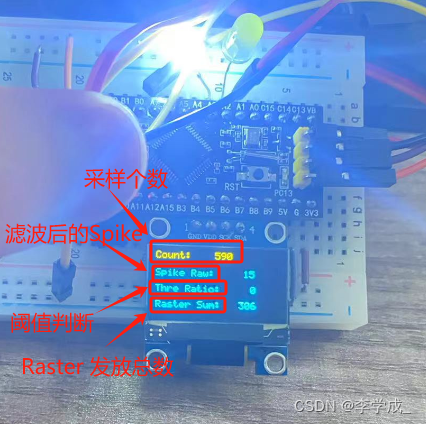

(1)硬件效果

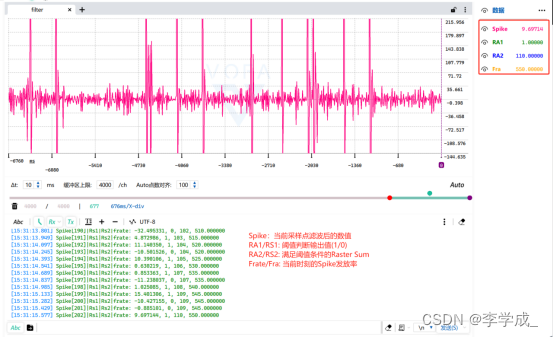

(2)波形显示效果
Spike：当前采样点经过滤波后的输出值
RA1:阈值判断输出值
RA2：满足阈值条件的输出值总和
Fra：当前时刻的Spike发放率

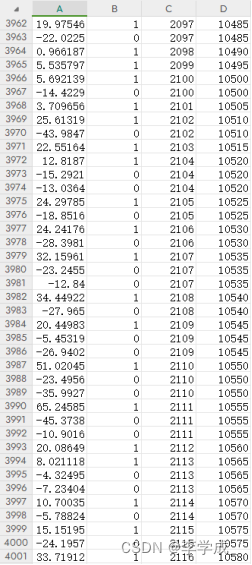

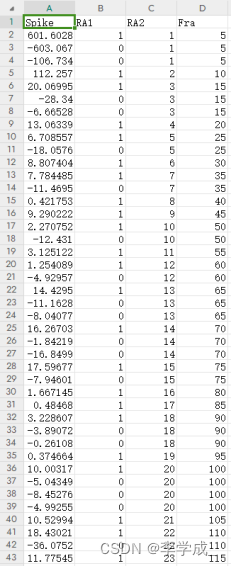

(3)存储数据显示
