OSI七层模型

版权声明

本文原创作者：谷哥的小弟
作者博客地址：http://blog.csdn.net/lfdfhl

在这里插入图片描述

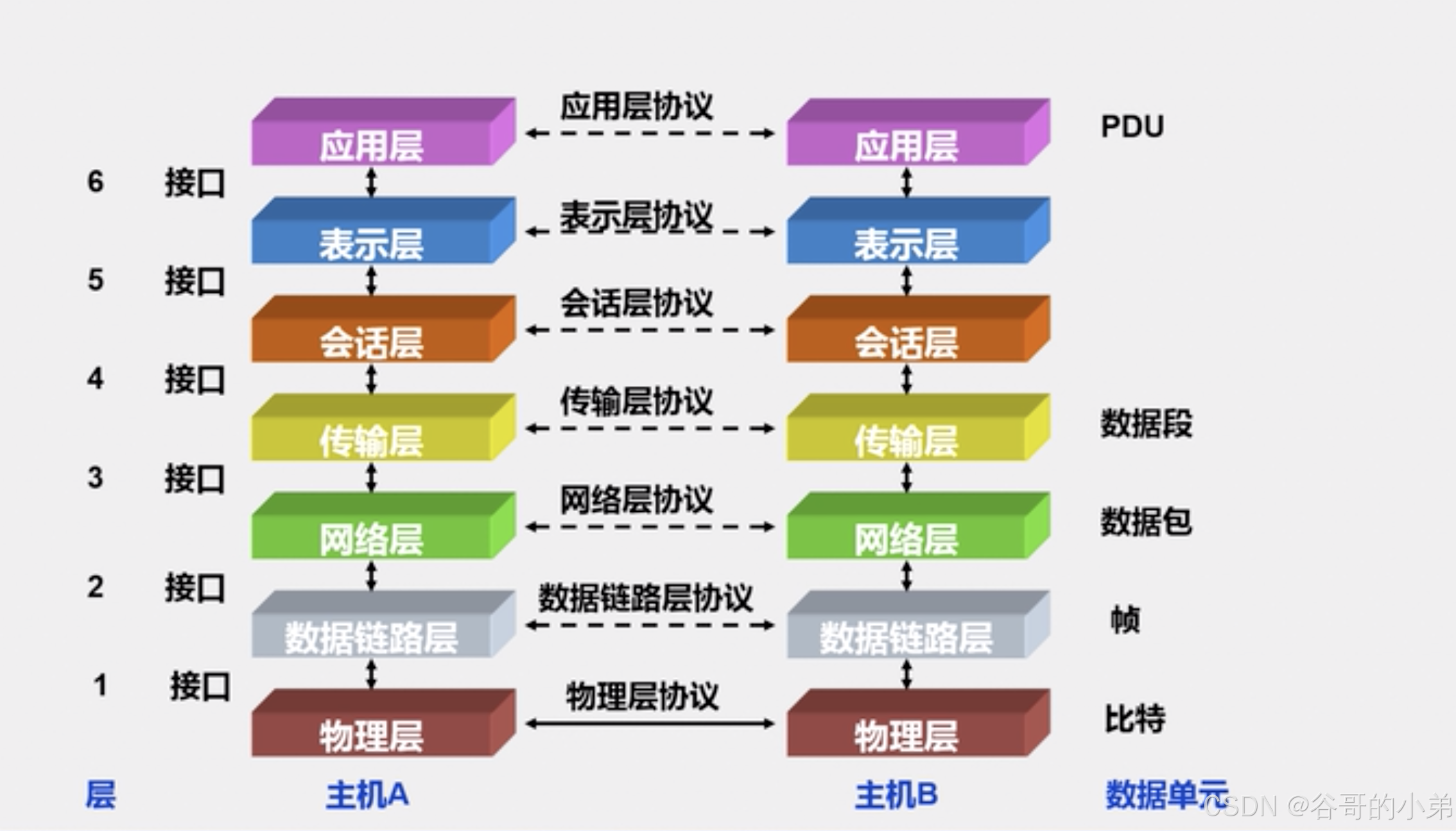

七层模型概述

OSI七层模型，即开放式系统互联参考模型（Open System Interconnection Reference Model），是国际标准化组织（ISO）在1985年提出的一个网络互连模型。该模型将网络通信过程划分为七个层次，每个层次都承担着不同的功能和职责，通过标准化的接口实现层次之间的通信。

在这里插入图片描述

一、物理层（Physical Layer）

功能

物理层是OSI模型的最底层，它定义了数据传输所需的物理介质（如双绞线、光纤等）和电气特性（如电压、电流等），以及物理连接方式（如接口形状、引脚排列等）。物理层的主要任务是在物理媒体上传输原始的比特流，即0和1的二进制数据。
协议：物理层不涉及具体的协议，而是定义了数据传输所需的物理环境和条件。

设备

物理层常见的设备包括集线器（Hub）、中继器（Repeater）等，它们主要用于信号的放大和转发。

二、数据链路层（Data Link Layer）

功能

数据链路层负责在物理层提供的比特流基础上，将数据封装成帧（Frame），并通过物理地址（如MAC地址）进行数据的传输和接收。数据链路层还负责进行差错检测和流量控制，以确保数据的可靠传输。

协议

数据链路层的主要协议包括SDLC、HDLC、PPP等，它们定义了帧的结构、同步方式、差错控制等机制。

设备

数据链路层常见的设备是交换机（Switch），它能够通过学习MAC地址表来转发数据帧。

三、网络层（Network Layer）

功能

网络层的主要任务是将数据从源端传输到目的端，它负责数据的路由选择和拥塞控制。网络层通过逻辑地址（如IP地址）来标识网络中的设备，并将数据封装成数据包（Packet）进行传输。

协议

网络层的主要协议是IP协议（Internet Protocol），它定义了数据包的格式和传输方式。此外，还有ICMP（Internet Control Message Protocol）、ARP（Address Resolution Protocol）等辅助协议。

设备

网络层常见的设备是路由器（Router），它负责根据IP地址进行路由选择和数据转发。

四、传输层（Transport Layer）

功能

传输层为上层应用提供端到端的可靠或不可靠的数据传输服务。它负责将上层数据分割成较小的数据段（Segment），并通过建立、维护和拆除传输连接来确保数据的完整性和顺序性。

协议

传输层的主要协议包括TCP（Transmission Control Protocol）和UDP（User Datagram Protocol）。TCP提供面向连接的可靠传输服务，而UDP则提供无连接的不可靠传输服务。

端口号

传输层还定义了端口号（Port Number），用于区分同一台主机上的不同应用程序。

五、会话层（Session Layer）

功能

会话层负责建立、管理和终止两个应用程序之间的会话连接。它提供会话管理服务，如会话同步、会话恢复等。

协议

会话层没有专门的协议，而是依赖于传输层提供的服务来实现其功能。

六、表示层（Presentation Layer）

功能

表示层负责数据的表示和转换，即确保数据在发送方和接收方之间以相同的格式进行传输。它提供数据加密、解密、压缩、解压缩等服务，以及数据格式的转换功能。

协议

表示层没有专门的协议，而是依赖于具体的应用程序和加密算法来实现其功能。

七、应用层（Application Layer）

功能

应用层是OSI模型的最高层，它直接面向用户，提供各种网络应用服务。应用层协议定义了应用程序之间的通信规则和格式，如HTTP（用于Web浏览）、FTP（用于文件传输）、SMTP（用于电子邮件发送）等。

协议

应用层包含多种协议，每种协议都对应着一种或多种网络应用服务。

七层模型总结

OSI七层模型是一个网络体系结构框架，它将网络通信过程划分为七个层次，每个层次都承担着不同的功能和职责。这七个层次从下到上依次为：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

1、物理层：作为OSI模型的最底层，物理层负责传输原始的比特流，定义了数据传输的物理介质、电气特性和连接方式。它确保了比特流在物理介质上的传输能力。
2、数据链路层：数据链路层在物理层的基础上，将数据封装成帧，并通过物理地址（如MAC地址）进行数据的传输和接收。它还负责差错检测和流量控制，以确保数据的可靠传输。
3、网络层：网络层的主要任务是将数据从源端传输到目的端，负责路由选择和拥塞控制。它通过逻辑地址（如IP地址）来标识网络中的设备，并将数据封装成数据包进行传输。
4、传输层：传输层为上层应用提供端到端的可靠或不可靠的数据传输服务。它负责数据的分割、建立、维护和拆除传输连接，以确保数据的完整性和顺序性。主要协议包括TCP和UDP。
5、会话层：会话层负责建立、管理和终止两个应用程序之间的会话连接，提供会话同步和恢复等服务。它依赖于传输层提供的服务来实现其功能。
6、表示层：表示层负责数据的表示和转换，确保数据在发送方和接收方之间以相同的格式进行传输。它提供数据加密、解密、压缩、解压缩等服务，以及数据格式的转换功能。
7、应用层：作为OSI模型的最高层，应用层直接面向用户，提供各种网络应用服务。它包含了多种协议，每种协议都对应着一种或多种网络应用服务，如HTTP、FTP、SMTP等。

OSI七层模型通过层次化的结构，将复杂的网络通信过程分解为一系列相对简单的任务，并通过标准化的接口定义，实现了不同层次之间的互操作性。这种模型不仅有助于理解网络通信的原理，还为网络的设计、实现和维护提供了有力的支持。
