上期主要了解了三极管中直流增益、输入参数以及输出参数，这一期主要以S8050为例，对三极管的技术手册进行讲解，我们能从技术手册了解到什么有用的信息呢？

关键词：技术手册；

一、为什么需要看技术手册

就像三极管S8050的技术手册中罗列的种种有关该器件的参数一样，每一型号的三极管都需要这么一个手册来指导设计工作，否则，拿起手中的三极管进行设计就好比瞎子打灯笼一样。

二、器件封装

通常三极管的技术手册的第一页，最上面是该器件的封装、外观等信息，如图1-1所示：

图1-1 S8050第一页

图1-1中说明S8050的封装为SOT-23，其丝印号是J3Y以及封装各个对应的管脚b极、c极、e极是如何排布的，功耗为300mW，它一种是高稳定性、高可靠性的三极管。

三、极限参数表

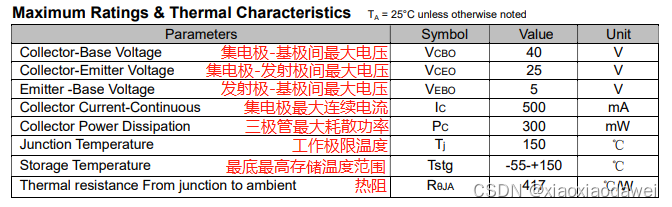

图1-2所示是S8050的极限参数表，它反映了三极管极间电压的最大值、集电极电流持续最大值、使用以及储藏温度等信息，这些参数就是S8050的“生命线”，如果在使用中超过这些极限，那三极管就会损坏。图中Vceo、Vcbo、Vebo参数下标中的“O”代表参数就是在三极管基极开路的情况下获得的。

图1-2 S8050极限参数图

图1-2中同样说明了三极管S8050的额定功率为300mW，其计算方法：

如果用极限参数表中的Vceo和Ic的最大值代入式（1-1）：

这里有个问题可不可以用极限参数求额定功率？

这个肯定是不可以的，这个参数会远远大于额定功率300mW，这说明三极管绝对不能让Vce和Ic同时达到最大值，如果Vce和Ic有一个接近最大值，则另一个参数就要保证它们的乘积不会超过额定功率。

四、电气参数表

图1-3是三极管S8050的电气参数，里面比较有用的参数是三极管集电极-发射极间的饱和电压、直流增益以及特征频率：

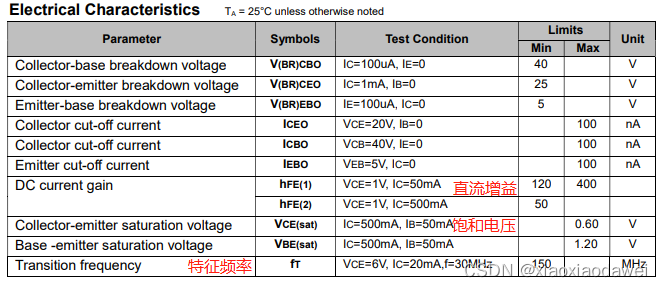

图1-3 S8050电气参数表

从图1-3可知，S8050的三极管集电极-发射极间最大饱和电压为0.6V，一般为0.1~0.3V左右，该参数是指三极管处于饱和状态时（一般在三极管作为开关时的闭合状态），c-e极间的电压值，可以看图1-4所示。

图1-4 S8050集电极-发射极饱和电压曲线图

S8050的特征频率在指定参数下为150MHz，以及不同情况下的直流增益，上期说到了直流增益不是固定的，如图1-4所示，直流增益是与集电极电流有关的。

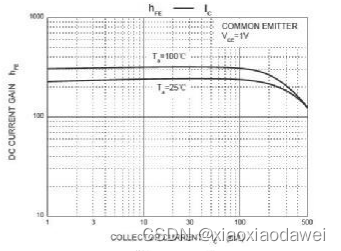

图1-5 S8050的直流增益图

从图1-5可以看出在同一温度下直流增益Hfe还和集电极电流Ic有较大的关系，一般来说集电极越大，Hfe就越小。图1-6是三极管增益三个阶段下的放大倍数。

图1-6 直流增益参数图

五、封装细节图

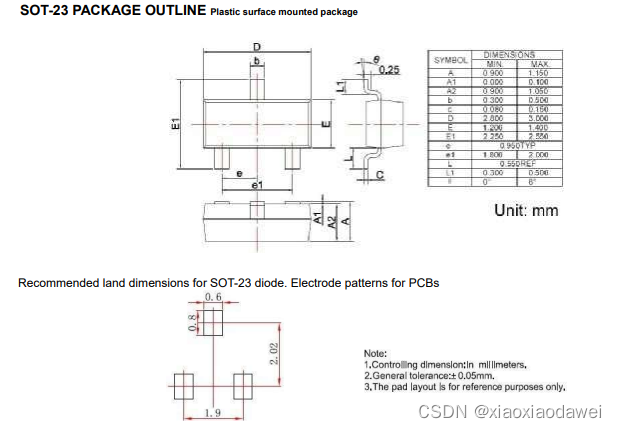

如图1-7所示是S8050的SOT-23的具体封装图，其中展示这个封装各个引脚的大小以及之间的距离。

图1-7 封装参数图

下一期介绍三极管用作开关基本原理！！
