共模电感的应用
-电源L/N, DC +/-, 差分信号(如HDMI,LAN, MIPI等高速信号对外的辐射)
共模噪声
-对地信号,对于差分的信号强度相同,方向相同。
共模电感工作原理
-因为电感在磁性上的绕圈是相反的,当通过**同向的电流时(共模噪声)**, 电磁变大,从而阻止信号通过。
-正常差分信号方向相反, 电流相同, 从而电磁通过,信号就可以顺利通过。
-电磁跟变化电流大小,和频率成正比,所以对于高速信号,很小的噪声信号,但是频率高,所以也会产生很多的电磁,从而阻止干扰通过。
1、骚扰电磁场在线-线之间产生差模电流,在负载上引起干扰,这就是差模干扰;骚扰电磁场在线-地之间产生共模电流,共模电流在负载上产生差模电压,引起干扰,这就是共模的地环路干扰。
2、抑制共模干扰的滤波电感叫共模电感;抑制差模干扰的滤波电感叫差模电感。
3、共模电感是双线双向;差模电感是单向的。
4、共模电感是绕在同一铁心上的圈数相等、导线直径相等、绕向相反的两组线圈;差模电感是绕在一个铁心上的一个线圈。

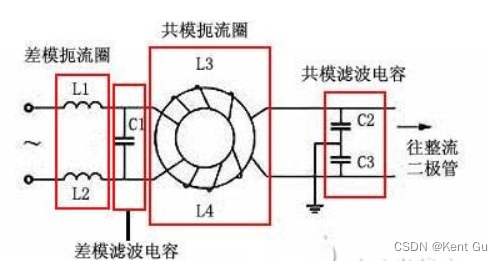

5、共模是两个绕组分别接在零线和火线上,两个绕组同进同出,滤除的是共模信号;差模是一个绕组 单独接在零线和火线上的滤波电感器只能滤除差模干扰。
6、共模信号: 分别在零线和火线上的两个完全相同的信号 他们都通偶合和地形成回路;差模信号:是和有用信号同样的回路
7、共模电感的特点是:由于同一铁心上的两组线圈的绕向相反,所以铁心不怕饱和。市场上用的最多的磁芯材料是高导铁氧体材料。
