实验目的

1、掌握数码管动态扫描显示的原理和编程实现方法；

2、掌握软件延时程序的使用。

实验任务

利用数码管动态显示，设计一个两位的秒表，使用软件延时实现。

实验原理

数码管动态显示的连接方式是将所有数码管的段码a、b、c、d 、e 、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，如图1-1所示。

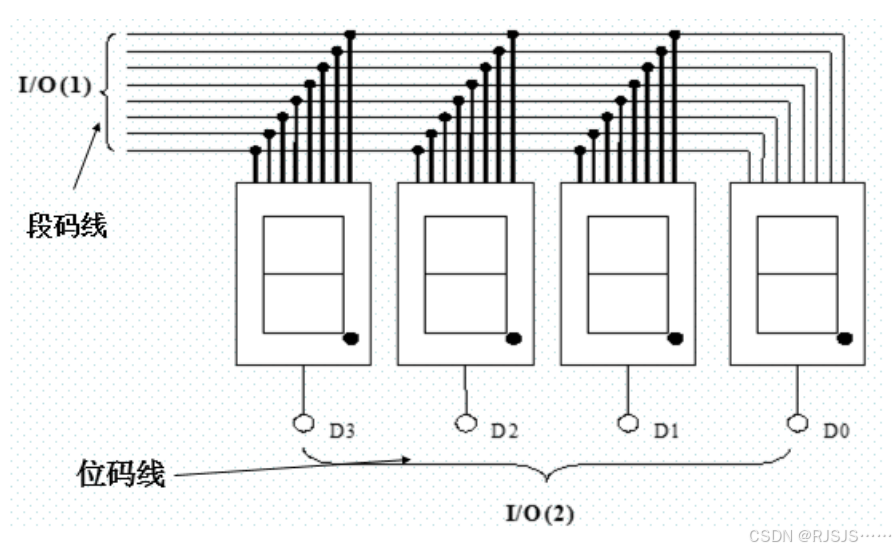

图1-1 多位LED数码管动态显示原理图

所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。

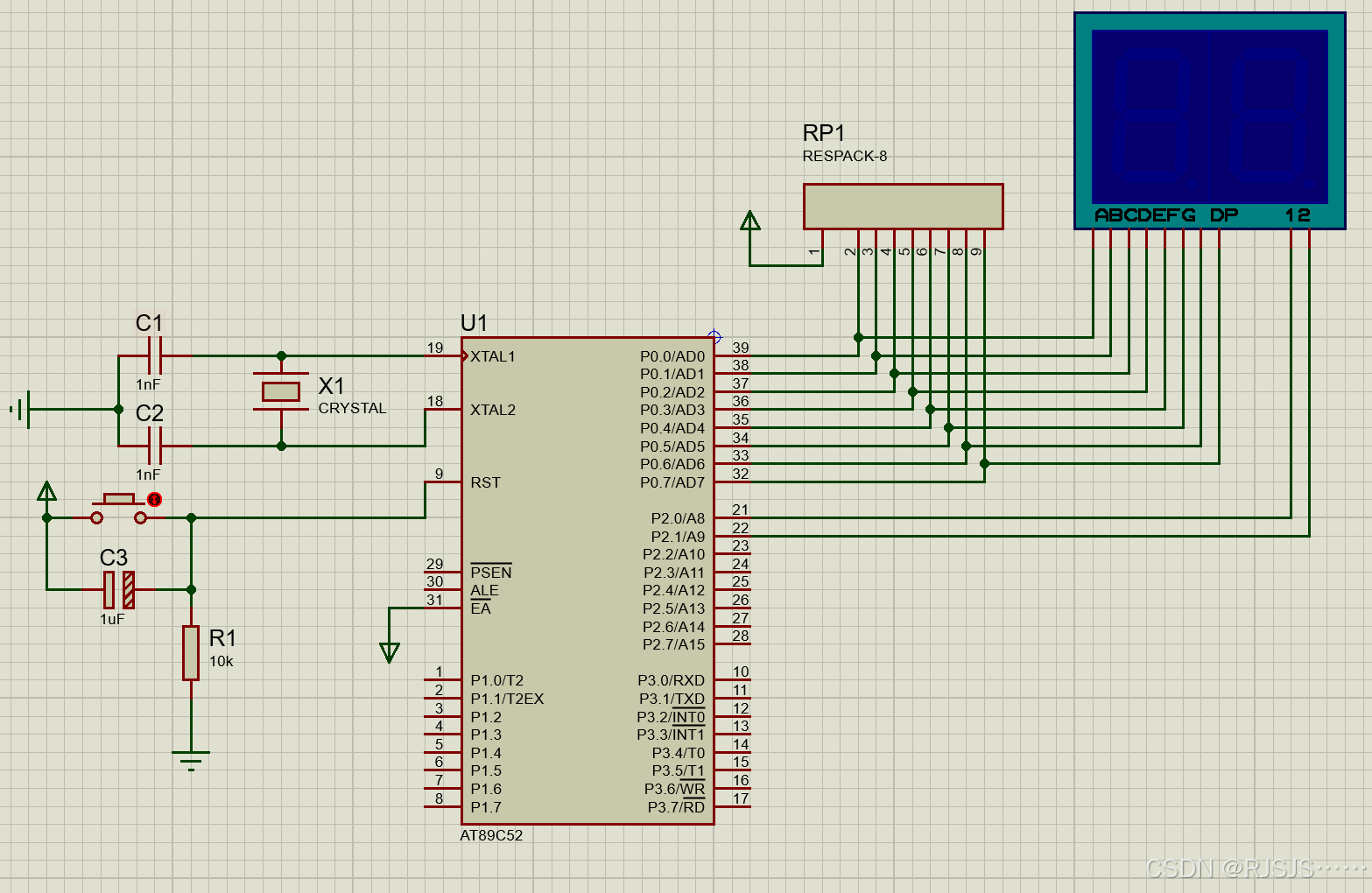

电路原理图如图1-2所示。

图1-2 数码管动态显示实验电路

注释：上面的原理是课程设计给的模板，不是我写的，仅供参考，如有相同就是参考的，参考书：单片机原理与接口技术实验指导书、单片机原理与接口技术

程序流程图

图一程序流程图

实验结果及分析总结

数码管动态显示测试结果

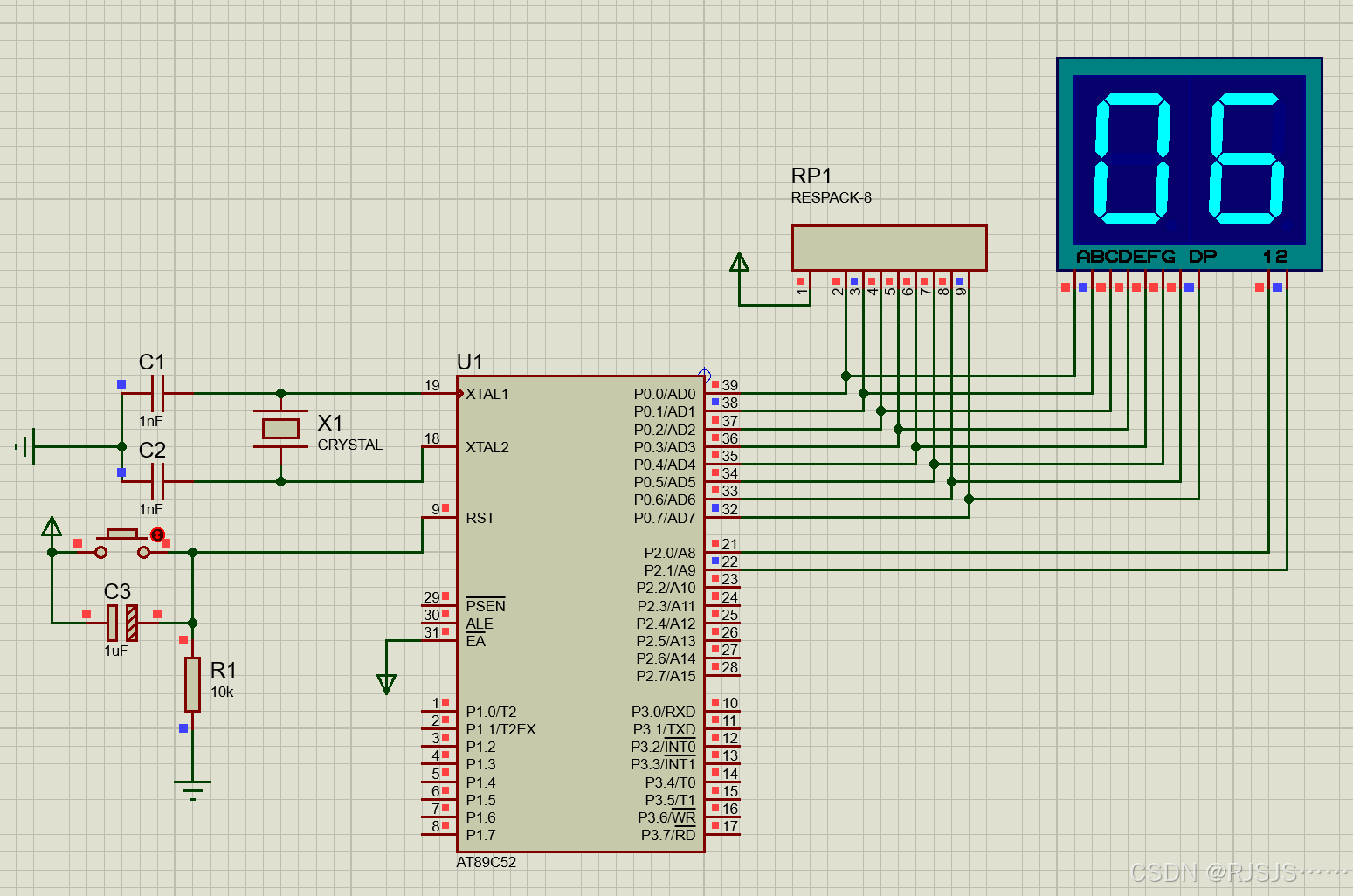

该电路图根据该实验指导书绘制，使用的软件Proteus 8 Professional，如图二所示，将编写好的代码（代码详情转附录）录入到该电路，从而实现两位的秒表计数，使用软件延时实现。

图二电路仿真运行

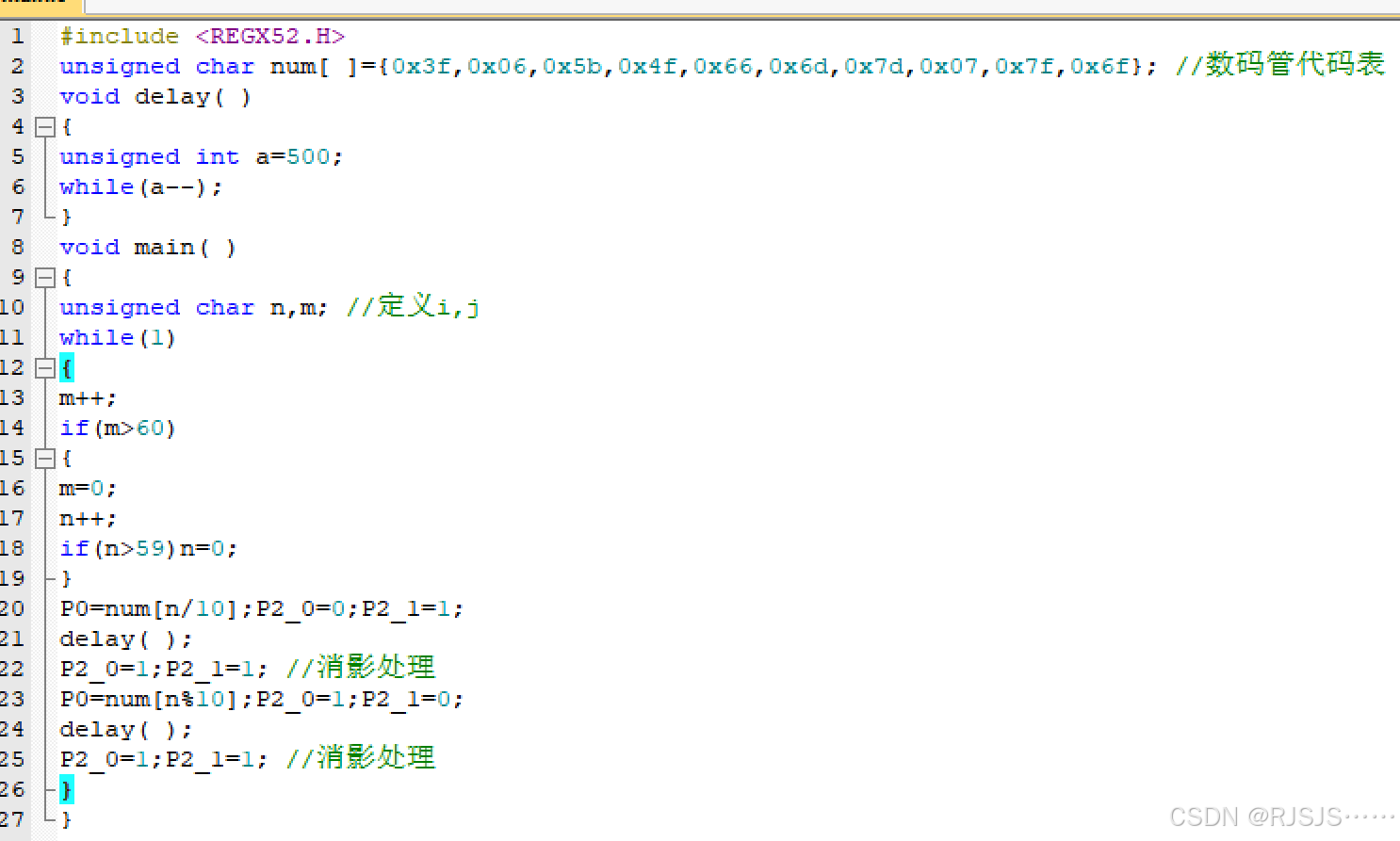

编写数码管动态显示代码

编写的代码内容是ppt课件的内容进行更改编写，课本中的i值是100，由于该实验要求是秒表计数，因此i的值改成了60的数值，j值改59。

图三代码编写

实验总结分析

通过该实验学会了三点知识点：一、数码管码表的计算，共阴/共阳两种类型的数码管需要注意的内容已经知晓，并学会运用到实际的代码编写中。二、已经掌握使用软件延时的思路和方法。三、掌握数码管动态扫描显示的原理和编程实现方法、在编写代码时需要十分注意仿真电路端口连接位置。多次实践，发现错误解决错误，这是在本次实验中最大的收获。

程序附录
