矩形花键的计算套用渐开线齿轮滚刀的计算程序即可，但是需要注意的是：
①矩形花键的齿形面和齿根圆计算对应的刀具齿形后需要进行修剪：

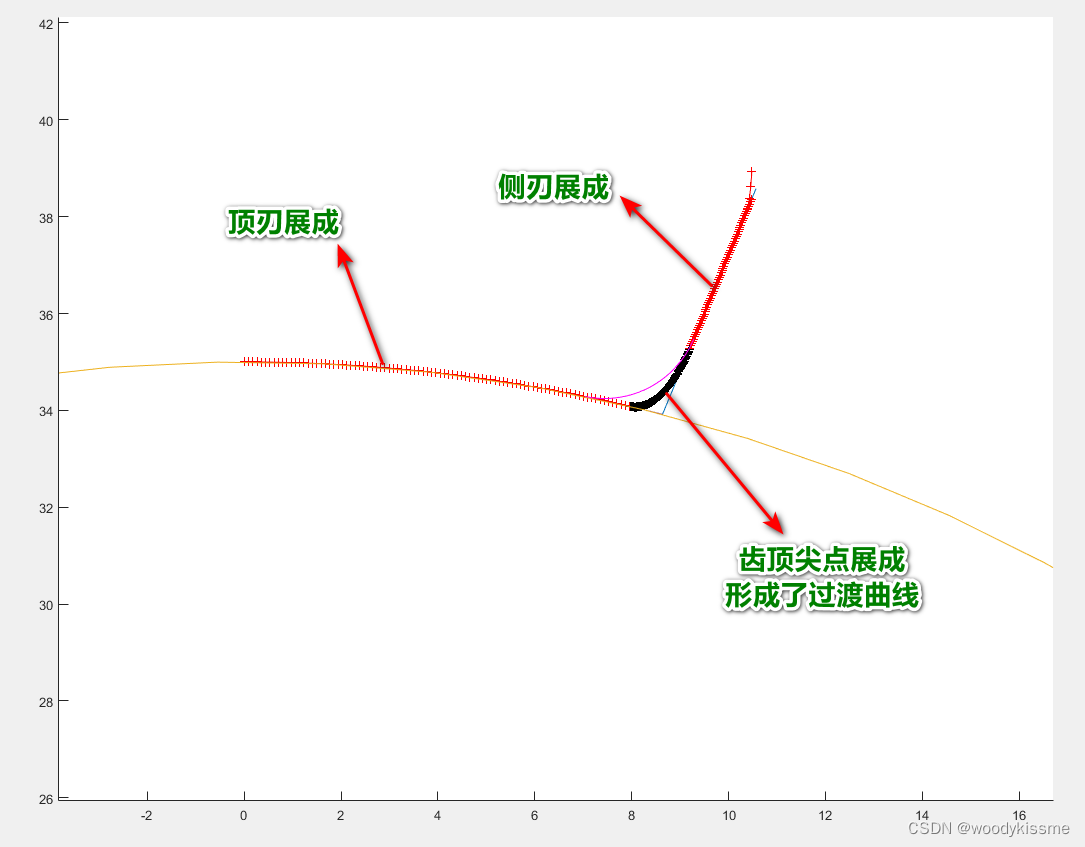

②刀具侧刃和顶刃展成工件端面齿形出现了分离现象，而中间黑色过渡区域是由刀具齿顶尖点形成的。

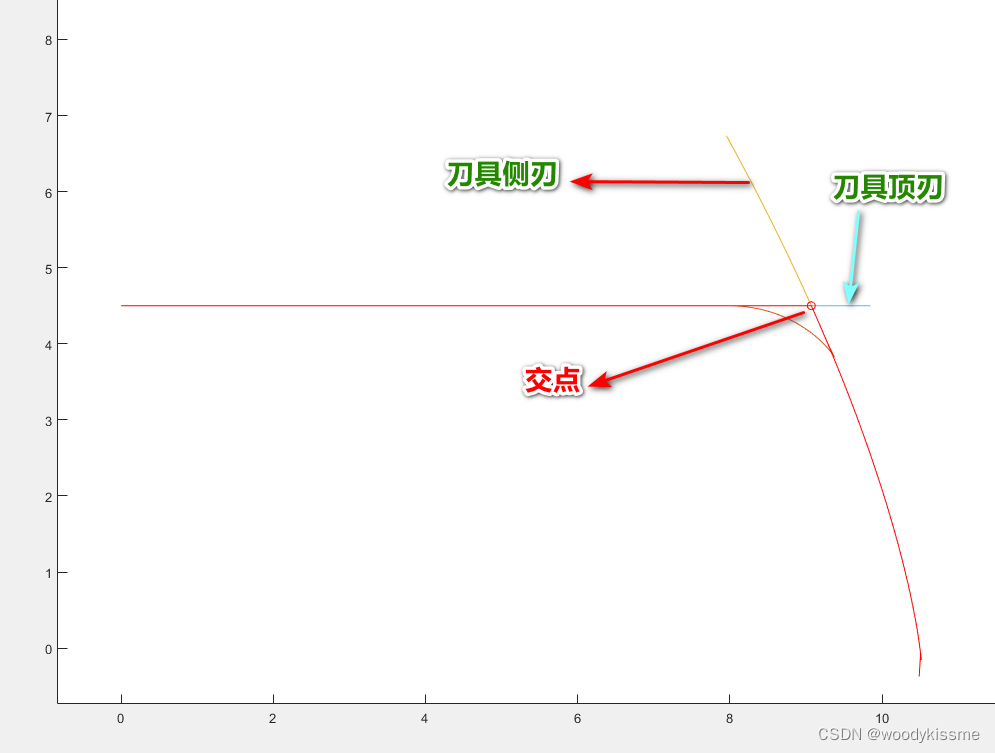

③如果工件的齿根是一段圆弧，那么计算对应刀具的齿顶是一段类圆弧，并且这段曲线的形状与所选工件的啮合节圆有很大的关系。并且往往会出现转折的情况，如下图所示：
今天就记录到这。
矩形花键滚刀计算问题记录
矩形花键滚刀计算问题记录如果工件的齿根是一段圆弧 那么计算对应刀具的齿顶是一段类圆弧 并且这段曲线的形状与所选工件的啮合节圆有很大的关系
