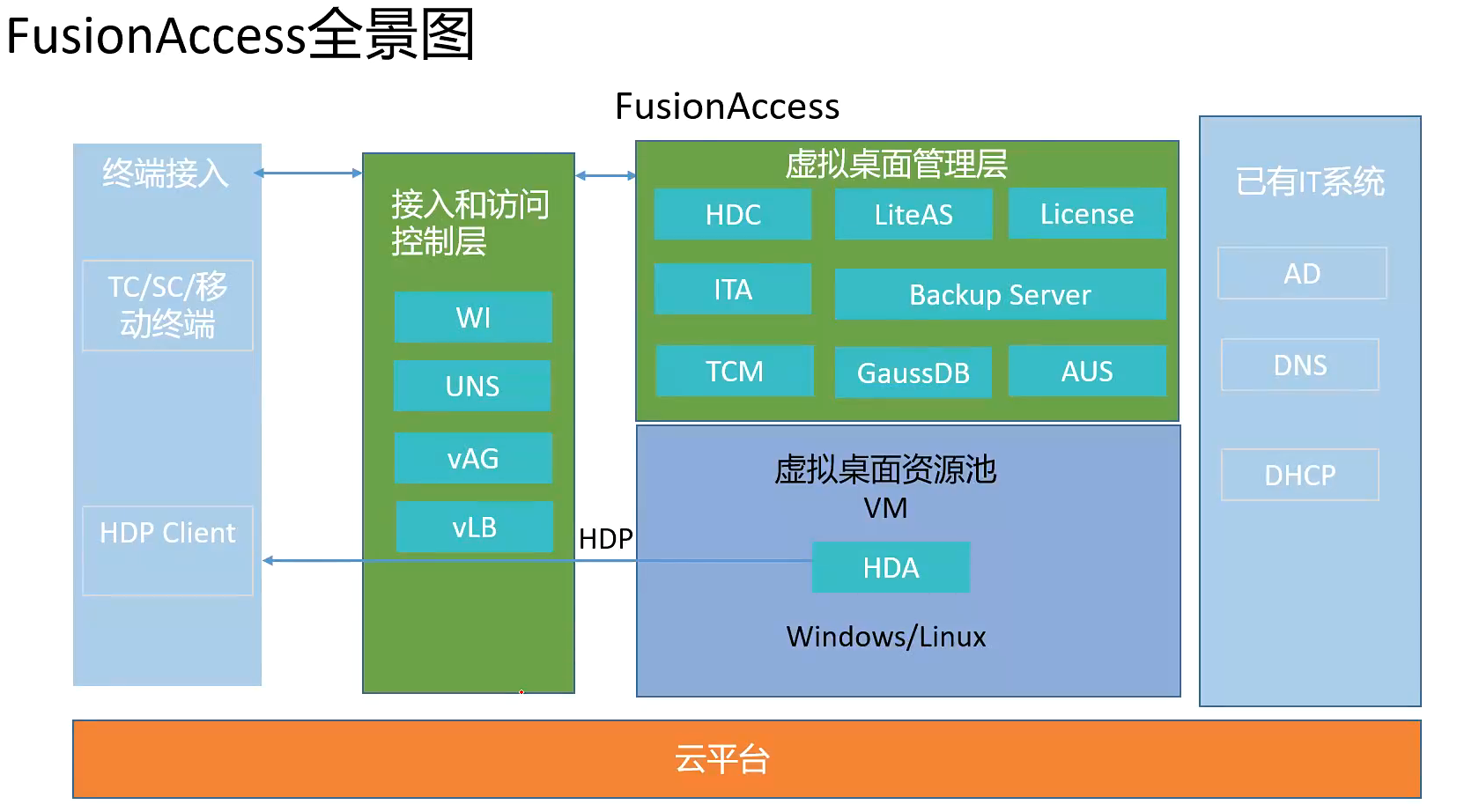

华为桌面云解决方案逻辑架构

终端接入层：用户通过瘦客机、桌面云软件客户端等连接云桌面

桌面和会话管理层：用户连接登录桌面，发放虚拟机等，FusionAccess管理系统提供

云操作系统管理层：FusionComputer提供虚拟机的计算资源

硬件资源层：物理服务器，存储等

桌面云组件

FusionAccess各组件的作用

1. 已有IT系统：AD、DNS、DHCP，不管是否使用桌面云，就算内网全部是普通物理PC，一般情况下也会有这三个系统

AD：Active Directory 活动目录，又叫AD域，主要作用是桌面管理，桌面账号集中管理

DNS：域名解析

DHCP：动态分配IP地址

1. TC/SC/移动终端

TC：Thin Client 瘦终端，也叫盒子

SC：Soft Client 软终端，桌面云客户端的安装包软件

移动终端：Android，IOS

1. HDP Client

HDP协议：Huawei Desktop Protocol

HDP作用：HDP是客户端，安装在需要接入虚拟桌面的终端上

HDP协议：客户端连接虚拟机桌面使用的协议，用于传输虚拟机桌面画面、音频，鼠标键盘事件，USB事件、剪切板共享等等

瘦终端或软终端必须要支持HDP协议才能连接华为云里的虚拟机

常见桌面协议还有思捷的ICA，VMware的PCoIP，开源的SPICE，微软的RDP/RemoteFX

1. HDA

HDA：Huawei Desktop Agent

HDA作用：安装在虚拟机上面的桌面代理软件，虚拟机通过该软件与桌面管理组件、接入终端交互

客户端支持HDP协议还不够，服务器同样也得支持HDP协议，所以虚拟机里面必须安装一个HDP的agent才行

1. WI

WI：Web Interface

WI可配置多台，如果桌面云规模很大，一台WI性能可能不够用，需要安装多台WI来进行负载均衡

用户连接虚拟机的接口(入口)，用户输入对应的账号密码会登录到对应的虚拟机，中间就要经过WI认证

如下图，用户连接桌面，把请求丢给WI，WI根据每个用户的请求，把用户丢给不同的虚拟机上

当用户请求到达WI时，WI根据输入的用户名，来验证密码的正确性，HDC来查找用户名对应的虚拟机，把用户调度到对应的虚拟机上进行登录

1. HDC

HDC：Huawei Desktop Control 华为桌面控制器

作用：根据ITA发送的请求进行桌面组的管理、用户和虚拟桌面的关联管理，处理虚拟机登录的相关请求等

HDC负责去数据库中查询用户分配的虚拟机列表

1. GaussDB

GaussDB：数据库

作用：为ITA、HDC提供数据库，用于存储数据信息

用户和虚拟机的关联关系保存在数据库中

1. WI、HDC、GaussDB之间的协同关系

1. 用户在WI输入了虚拟机的用户名和密码，WI去AD域中验证用户名和密码的正确性

1. 用户名密码验证通过后，HDC会去GaussDB中查询这个用户分到了哪个虚拟机

1. 客户端连接到对应的虚拟机

1. vLB

vLB：Virtual Load Balance 虚拟负载均衡，华为用的HAProxy这个软件来实现的虚拟负载均衡

vLB作用：vLB用于将用户的HTTP(S)请求分配到不同的WI。负载均衡器能够自动对WI进行健康检查，确保所有的用户请求都能分配到可用的WI

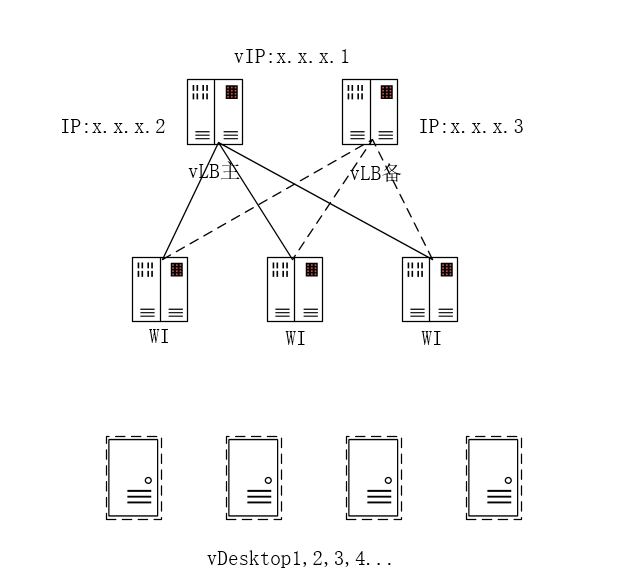

刚刚说到，如果桌面云的规模很大，我们可以配置多台WI，使用vLB来实现多台WI的负载均衡

1. vAG

vAG：Virtual Access Gateway 虚拟访问网关

vAG作用：用于业务接入（桌面协议HDP的接入）和自助维护接入，对客户端的接入进行加密保护，提高系统的安全性

部署vAG后，客户端在连接虚拟机时存在两种场景

场景一：桌面协议HDP不经过网关

此时vAG仅作为自助维护台使用，也就是说，只有在自助维护的模式下，用户的流量才经过vAG(HDP协议不经过vAG)

数据流走向：客户端经过交换机到达vLB，vLB将用户请求调度到某一台WI上，然后通过认证，HDC向GuassDB中查询用户输入的账号密码和虚拟机之间的对应关系，将虚拟机的IP告知客户端(图片上半部分)，客户端通过虚拟机的IP和虚拟机建立连接，显示该虚拟机的画面(图片下半部分)

此时，没有任何流量到达vAG，那vAG在这种场景下有什么作用呢？

通过刚才的数据流量走向得知，客户端想要连接vm得到画面，vm必须得和客户端网络能够联通才行，假设因为各种意外情况，比如用户在使用vm的过程中，把vm的网卡给禁用了，此时，客户端和vm的连接将会中断，此时可以通过【自助维护】功能，连接虚拟机画面(图片中间部分)，此时，客户端和VM之间走的全部是vnc协议，流量经过vAG后会做SNAT，VM上看到的源地址全部时vAG的接口地址

自助维护功能原理：

当点击自助维护功能后，客户端和vAG建立连接，vAG通过VNC客户端连接虚拟机所在的CNA上的VNC服务，显示虚拟机画面，此时就可以通过虚拟机内的修复工具修复虚拟机，直到客户端可以连接上VM

当点击自助维护后，数据流走向：

客户端流量经过交换机(VNC协议)，到达vAG，vAG和CNA走VNC协议拿到虚拟机画面，然后经过vAG将画面返回给客户端

VNC连接流程：此处需要补充VNC原理连接

场景二：桌面协议HDP经过网关

此时不论是业务接入还是自助维护，用户流量都经过vAG，即：vAG作为自助维护台接入和业务接入网关，HDP协议经过vAG

数据流走向：

客户端经过防火墙到达vLB，vLB将用户请求调度到某一台WI上，然后通过认证，HDC向GuassDB中查询用户输入的账号密码和虚拟机之间的对应关系，客户端流量经过vAG后到达VM请求画面，然后再原路返回，流量经过vAG后会做SNAT，VM上看到的源地址全部时vAG的接口地址

如果VM和vAG连接正常，客户端到VM这一段走的是HDP协议，如果连接不正常，则走VNC协议进行自助维护

vAG的部署模式是旁路部署，当过来的流量经过vAG时，回去的流量一定也要经过vAG，确保流量来回路径一致，vAG属于物理旁路，逻辑串行，vAG到底属于那种模式就看交换机的路由怎么写

外网/公网用户接入vAG部署方案

数据流走向：

数据流走向同场景二

暂略，用户手册描述如下：

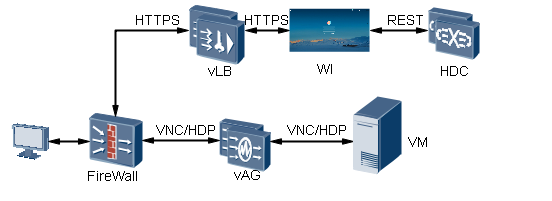

通过部署防火墙保证外网/公网用户的访问安全，外网/公网访问负载均衡器和网关的IP报文通过防火墙NAT映射，把公网的IP地址映射成内网的业务IP地址，发送给专用于外网/公网访问的vAG和vLB服务器。vAG、vLB、WI均需配置内网业务IP地址。

1. ITA

ITA：IT Adaprot IT适配器

FusionAccess的管理页面就是由ITA提供的，管理页面可以创建、分配虚拟机，管理虚拟机状态等

1. TCM

TCM：Thin Client Management 瘦终端管理服务器

给瘦终端打补丁、装驱动等，专门管理瘦终端用的

1. License服务器

是license的管理与发放系统，负责HDC的license管理与发放

授权相关的功能，不导入授权，有50用户1年的免费授权

1. Backup Server备份服务器

作用：备份各个组件的关键文件和数据

备份策略：每天凌晨1点定时备份并上传到备份服务器

备份保存目录：/var/ftpsite/配套的ITA名称/个组件文件夹名称

备份保留时长：默认10天

1. AUS和UNS

UNS：统一命名服务，有两套FA想统一管理时才会用到

AUS：做HDP Client统一升级用的

这两个组件很少用，即使安装时选择all in one也不会安装，除非选择手动安装时才可以手动安装这两个组件

1. liteAS

迷你版AD，只能做身份管理使用，可以创建账号，然后在虚拟机里使用该账号登录

配置AD域

AD域不是本次实验的重点，只是搭建一个AD域环境出来满足实验要求

前提：

0. 操作系统必须是WinServer20XX

1. 计算机设置静态IP

1. 关闭防火墙

1. 修改计算机名(系统自动生成的计算机名不方便记忆，将计算机名修改为有意义的名字)

安装AD域

0.

1. 打开服务器管理器，点击右上角管理，选择添加角色和功能

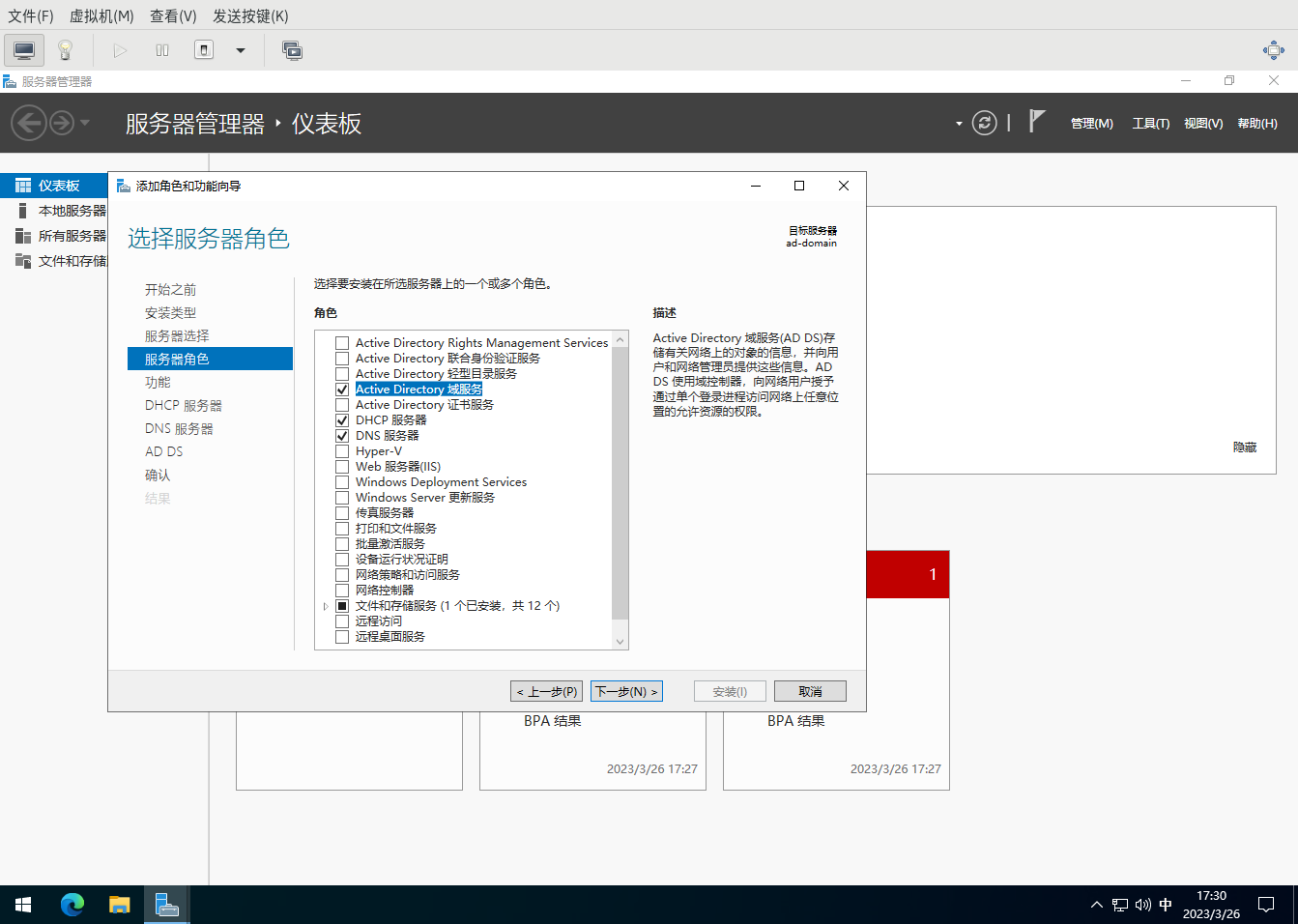

1. 服务器角色，勾选Active Directory域服务、DHCP服务器、DNS服务器

1. 一直下一步，点击安装，直到安装完成

1. 点击右上角的小旗子图标，选择将此服务器提升为域控制器

1. 选择添加新林，输入根域名(计算机加入域时需要填写这个域名，nslookup这个域名可以解析为这台服务器的IP地址，这个域名在内网可以不合法，但这个域如果也对外提供服务，这个域名必须合法)

1. 输入目录服务还原模式密码，这个密码是用来修复AD时使用的，平时用不到

1. 一直下一步到安装，中间全部保持默认，服务器提升为域控制器后会自动重启

1. 重启后，点击右上角小旗子图标，点击完成[DHCP配置]，完成DHCP与AD域的授权

1. 完成后如图

1. 配置DHCP，点击右上角工具，选择DHCP

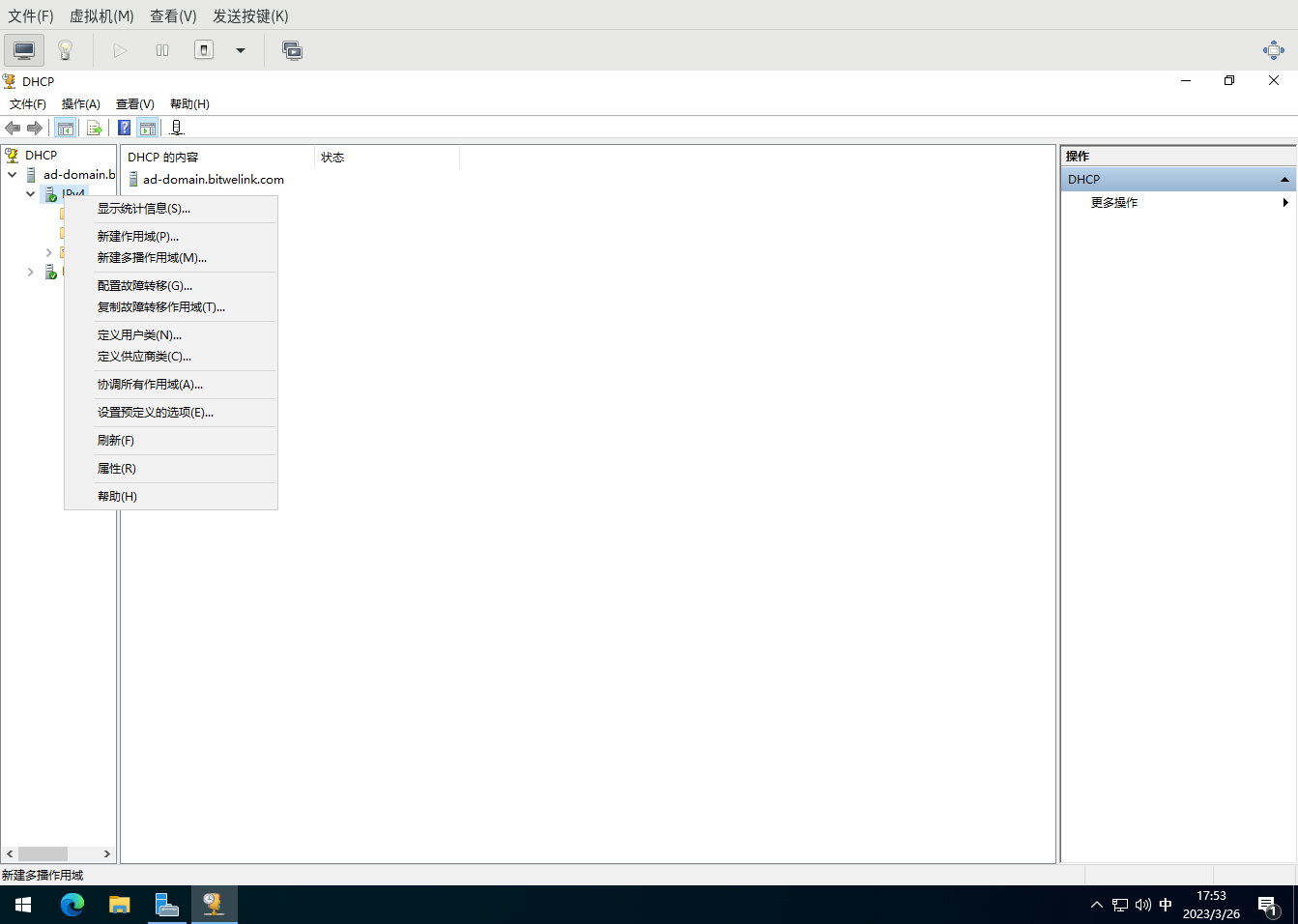

1. 右键IPv4，选择新建作用域

1. 输入作用域名称

1. 设置DHCP地址池范围

1. 设置排除地址(可不设置)，租约(默认8天，建议调小，比如1天)，下一步，选择我想想现在配置这些选项

1. 设置网关(DHCP分配的网关)

1. 配置DNS，默认为AD域的网卡IP，默认即可（DHCP分配的DNS）

1. 一直下一步，点击完成

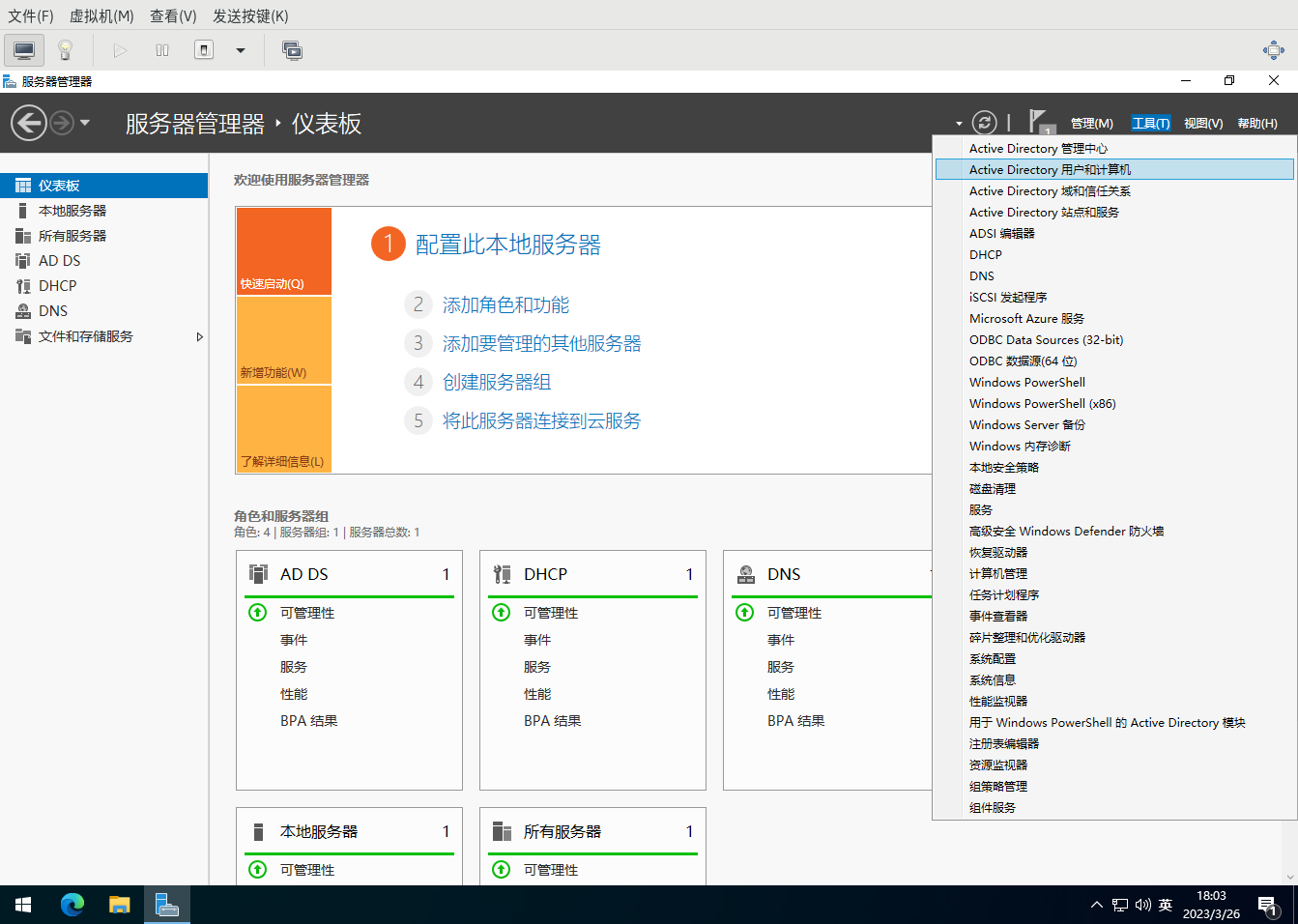

1. 添加AD域用户，打开Active Directory用户和计算机

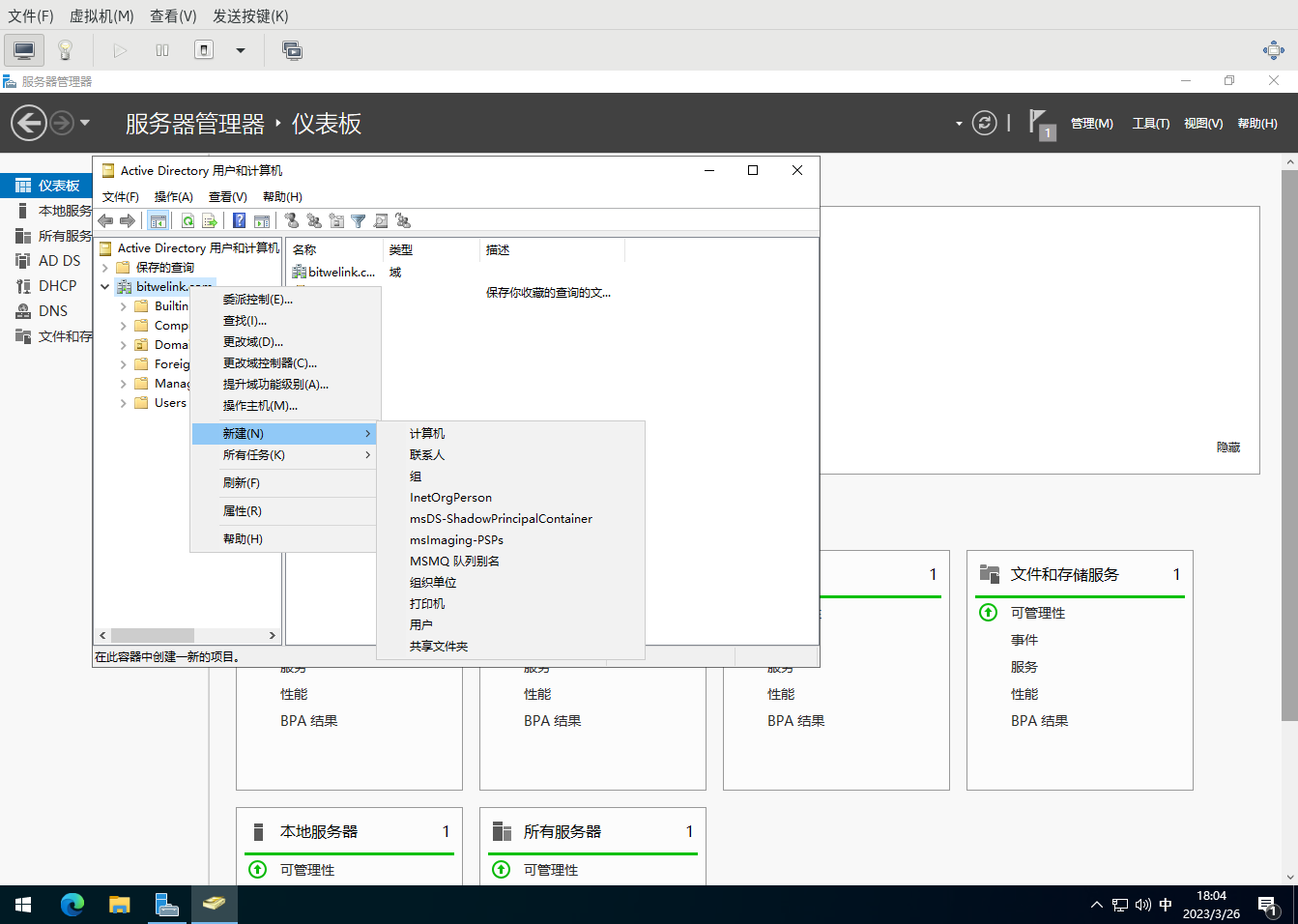

1. 新建OU，右键域名，选择新建-->组织单位，输入OU名称

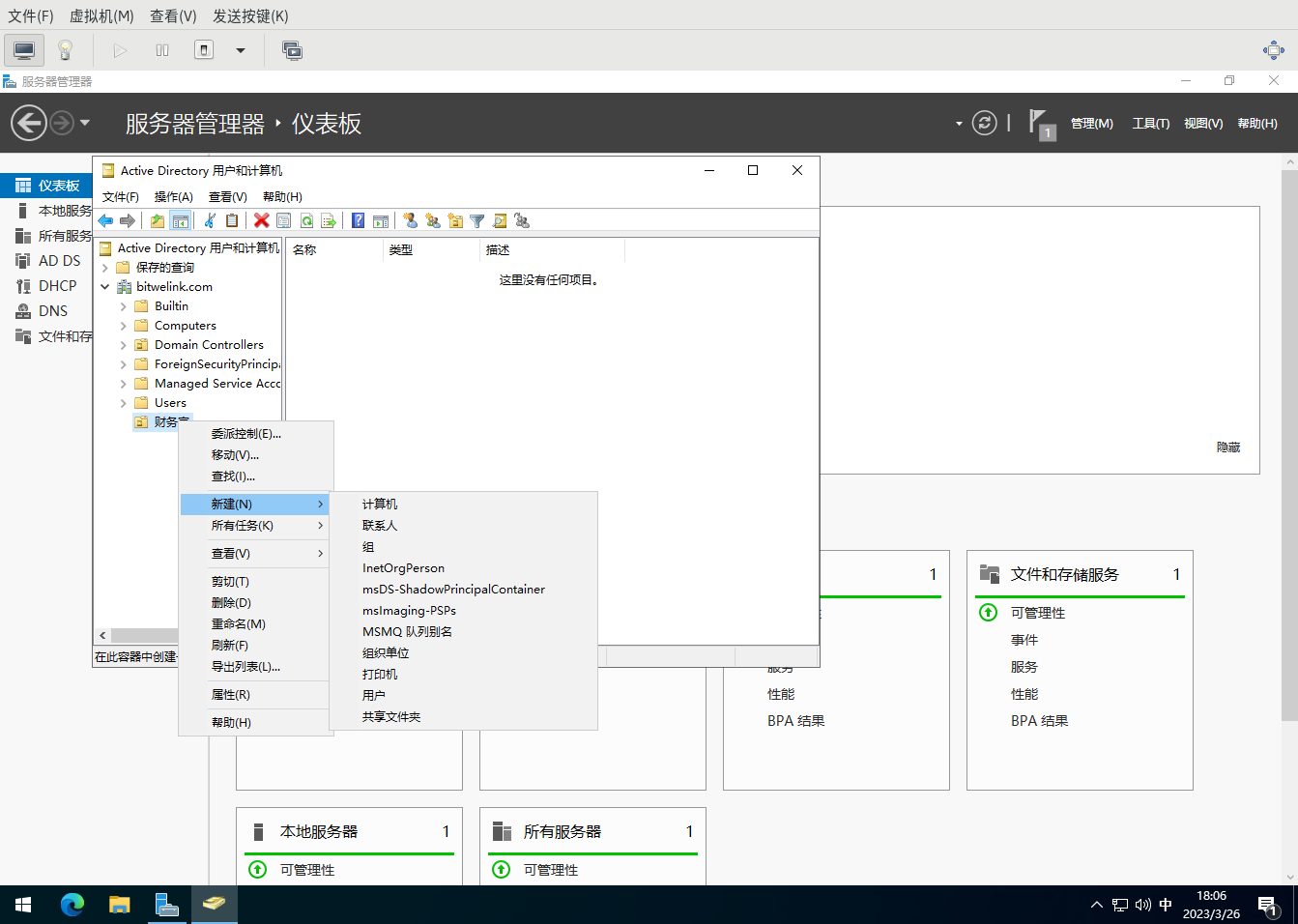

1. 新建用户，右键OU，选择新建用户

1. 输入用户名，密码

1. 配置组策略，打开组策略管理

1. 右键OU名，选择[在这个域中创建GPO并在此处链接]，表示新建一个组策略

1. 点击OU，可以看到新建测组策略，点击编辑即可进入该组策略的[组策略管理编辑器]

1. 根据实际情况配置组策略

1. 添加一个域管理员用户，因为使用administrator用户登录域存在安全风险，所以添加一个专门的域管理员用户

打开Active Director用户和计算机，选择新建用户，输入域管理员用户的账号和密码
