产品描述

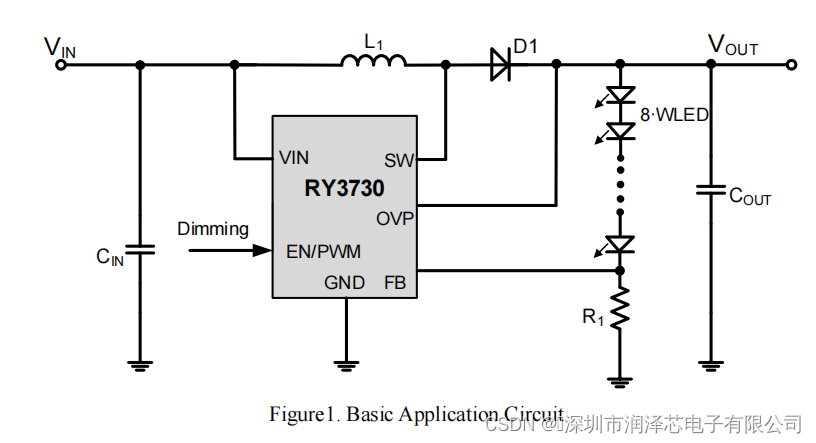

RY3730是一个升压转换器，设计用于驱动多达8个系列的白色LED从一个单电池锂离子电池。其较低的250 mV反馈电压可降低功率损耗，提高效率。优化的运行频率可以满足LC滤波器值小、低运行电流的要求。内部软启动功能可以降低冲涌电流。小包装类型为节省PCB空间和总BOM成本提供了最佳的解决方案。

产品特点

2.5V至5.5V的输入电压

最多支持8个系列wled的驱动程序

低250 mV反馈电压

1.2MHz固定开关频率

内部1.6A开关电流限制

内部补偿，内消旋作用

热关闭

过电压保护调光，频率范围较宽

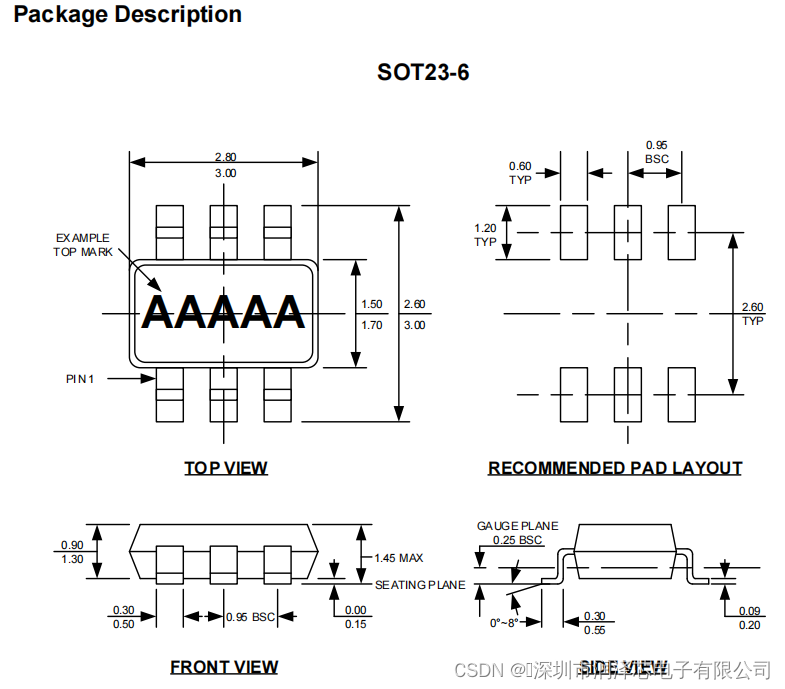

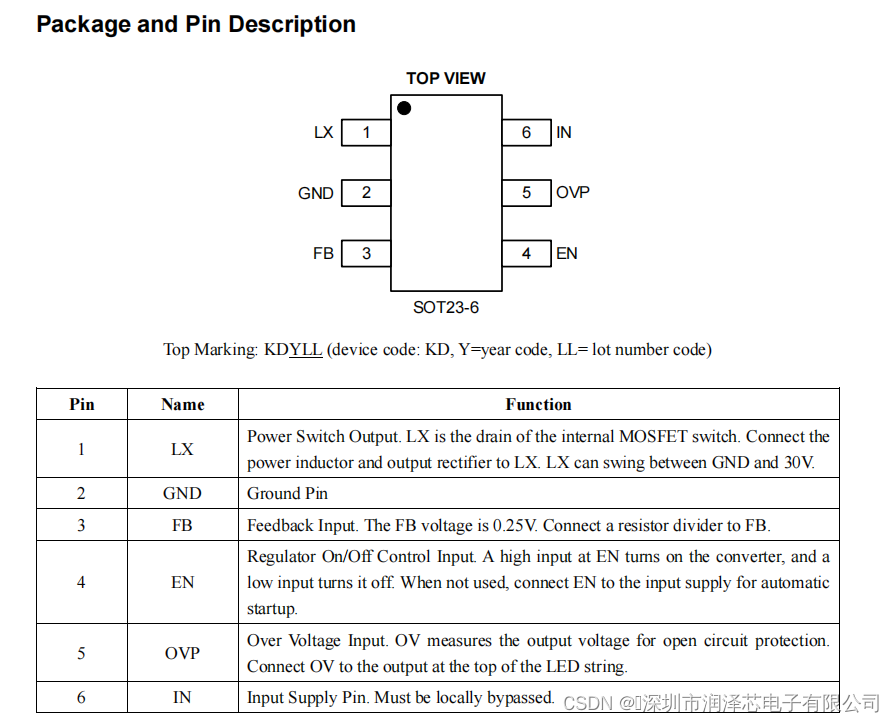

可在一个6针SOT-23包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

a.使用PWM信号到EN针来控制LED的亮度，RY3730可以通过应用PWM信号到EN针来执行调光控制。内部软启动和宽范围调光频率可以消除调光时的涌电流和音频噪声。平均LED电流与PWM信号的占空比成正比。PWM信号的幅度应高于EN引脚的最大启用电压，为了使调光控制正确执行以防止闪烁问题，所要求的PWM频率为≥1kHz或≤200Hz

b.使用直流电压使用可变直流电压来调节亮度是在一些应用中一种流行的方法。根据叠加定理，随着直流电压的增加，对VFB产生的电压增加，对R2上的电压降减小，即LED电流减小。例如，如果VDC范围从0V到2.8V，电阻的选择将LED电流的调光控制从20 mA设置为0 mA。

c. 使用滤波PWM信号另一个常见的应用是使用滤波PWM信号作为可调直流电压进行LED调光控制。一个滤波后的PWM信号作为直流电压来调节输出电流。在该电路中，输出纹波取决于PWM信号的频率。对于较小的输出电压纹波（<100mV），2.8V PWM信号的建议频率应在2 kHz以上。为了确定PWM信号的频率，改变PWM信号的占空比，可以得到不同的输出电流。
