视觉工程师1 工具箱工具箱是视觉工具包的集合 包含 采集 定位 测量 识别 深度学习标定 对位 图像处理 颜色处理 缺陷检测 逻辑检查 逻辑工具和通信单

文章目录

1 视觉工程师

1.1 职业技能

视觉工程师扮演者将具体算法应用落地的角色，优秀的视觉工程师通常具备以下职业技能：

  • 1、了解工业相机、镜头、光源和工控机等硬件知识
  • 2 、熟悉图像处理、机器视觉领域常用算法原理
  • 3、具备一定的代码阅读与开发能力，能编写脚本，开发上位机

1.2 认证体系工程师层次划分

1.21 初级工程师

能够设计简单的视觉方案，运用视觉软件完成方案塔建、测试与维护。
了解相机、镜头、光源、工控机等硬件安装，掌握一种或多种视觉软件的使用与简单调试

1.22 中级工程师

初级基础上，能够调用SDK算子进行软件的二次开发，封装算子模块
熟悉图片处理、机器视觉算法原理，熟悉机器视觉处理流程，精通C#或C++语言，多线程、多进程、内存共享、网络编程技术

1.23 高级工程师

中级基础上，具备丰富的项目经验，问题解决能力和自主学习能力
能够自主设计与搭建视觉应用系统，具备丰富的机器视觉项目开发经验和问题解决经验逻辑思维清晰

1.3 常见的视觉应用软件

代码型：
OpenCV:开源，开发灵活，编程复杂，较高的应用门槛，且性能一般
算子型：
HALCON:基础的封装，开发灵活，性能优秀，开发便捷度一般
平台型:
VISIONPRO:开发便捷，周期短，性能优秀，灵活性一般
VISION MASTER：开发灵活，低应用门槛，工具丰富，性能优秀，相对年轻：

2 VM

2.1 VM是什么

VM是通用型视觉算法开发平台

  • 图片化交互
  • 流程式编辑
  • 可视化配置

2.2 VM的定位

通用平台
1.为视觉应用提供算法工具
2.为视觉开发提供基础平台
3.专注于底层模块的性能提升

2.3 VM的开发模式

  • 快速模式
  • 开发模式
  • 设计模式

2.4 VM版本演进

VM版本演进

2.5 VM界面介绍

VM界面介绍

  • 1、工具箱
    工具箱是视觉工具包的集合，包含：采集、定位、测量、识别、深度学习标定、对位、图像处理、颜色处理、缺陷检测、逻辑检查、逻辑工具和通信单。视觉工具包是完成视觉方案的基石。用户按照项目需求，选择对应的视觉工具包，进行方案的塔建和测试。
    视图工具包可以通过拖拽的方式将模块拉入流程编辑区
  • 2、流程编辑区
    流程编辑区
    VM4.0多了模块状态指示灯，点亮模块当前的状态，模块下方是顺序型的是报绿灯，分支的报红灯。
  • 3、工具栏
    工具栏包含对相机、光源控制器硬件的操作
    工具栏
  • 4、图像处理
    图像处理
    鼠标移动到图像处理界面的某一点，右下角会返回当前捕获像素信息，包括X,Y,G,R,B某些工具需要这些像素信息作为参数
  • 5、结果显示
    结果显示包括当前结果、历史结果和帮助三个部分，下面通过图片介绍
    当前结果
    历史结果
    帮助
  • 6、状态栏
    状态栏
    流程编辑区设计好就可以作为一套视觉解决方案去使用

3 VM模块介绍

模块选择
模块选择是根据实际的需求去选择，如果是一个空白环境的搭建，选择通用方案，定位测量通过定位、测量工具进行设计，缺陷检测借助工具查找工件缺陷，用于识别，通过识别工具进行方案设计

4 特征匹配

4.1 算法解释

  • 根据边缘强度、长度、趋势一致性等提取匹配特征，特征更合理、匹配精度更高
  • 高精度和快速两种工具

4.2 特征匹配的性能

  • 0.1像素精度，0.05度
  • 支持平移、旋转、缩放等多个自由度
  • 能适应遮挡、模糊、明暗等干扰

特征匹配

4.3 特征匹配的模块创建

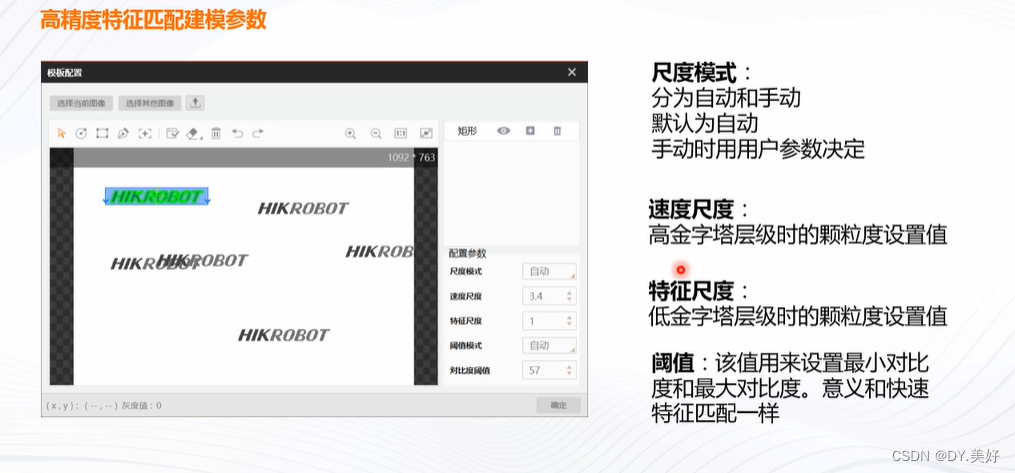

4.4 高精度特征匹配建模参数

在这里插入图片描述

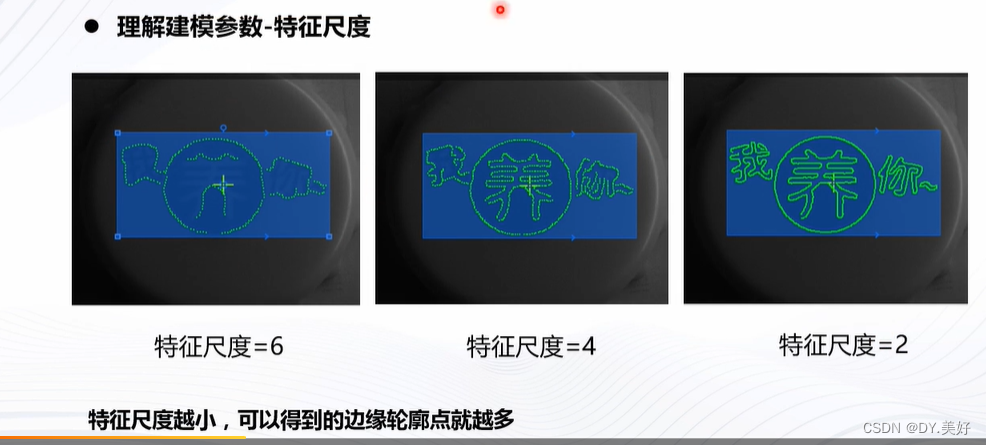

4.41 建模参数-特征尺度

在这里插入图片描述

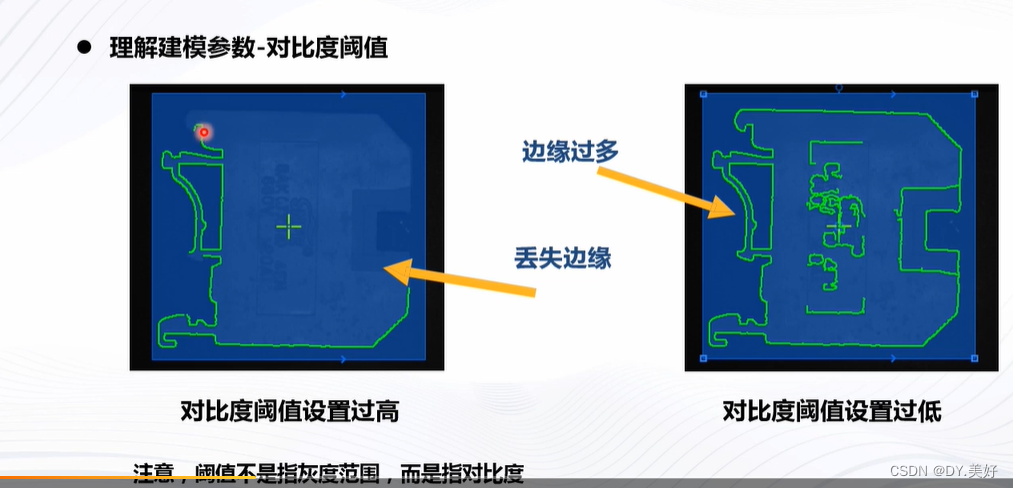

4.42 建模参数-对比度阈值

在这里插入图片描述

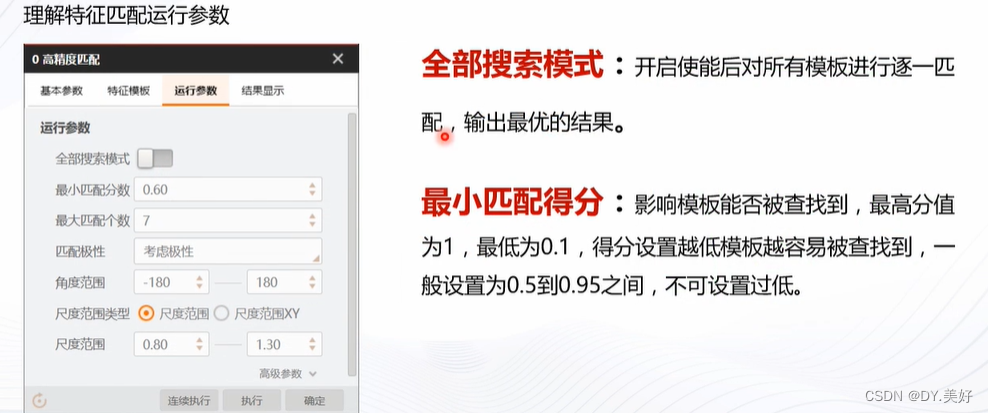

4.5 特征匹配的运行参数

在这里插入图片描述

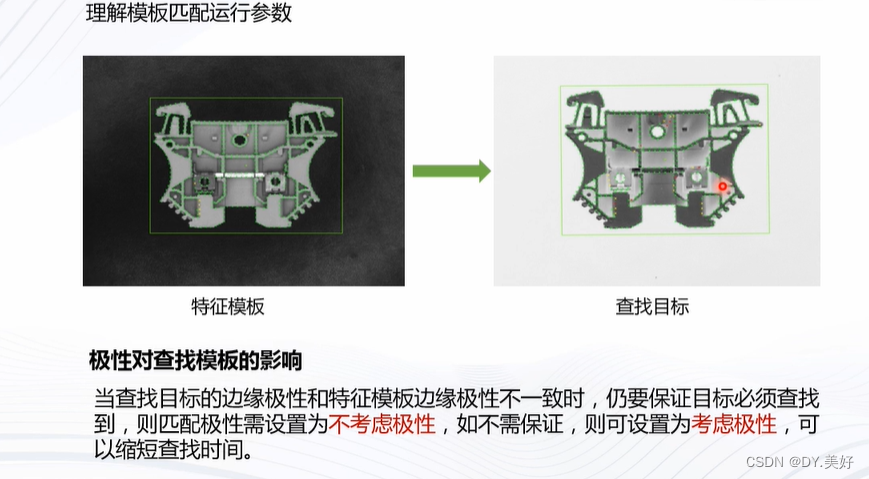

4.51 模板匹配的运行参数-极性

在这里插入图片描述

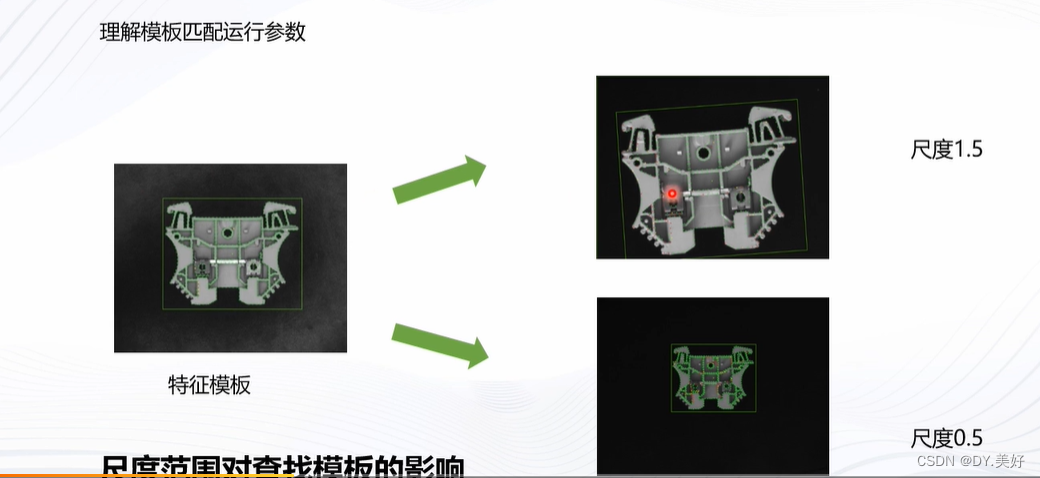

4.52 模板匹配运行参数-角度范围与尺度范围

在这里插入图片描述
角度和尺度范围内的示例，
在这里插入图片描述

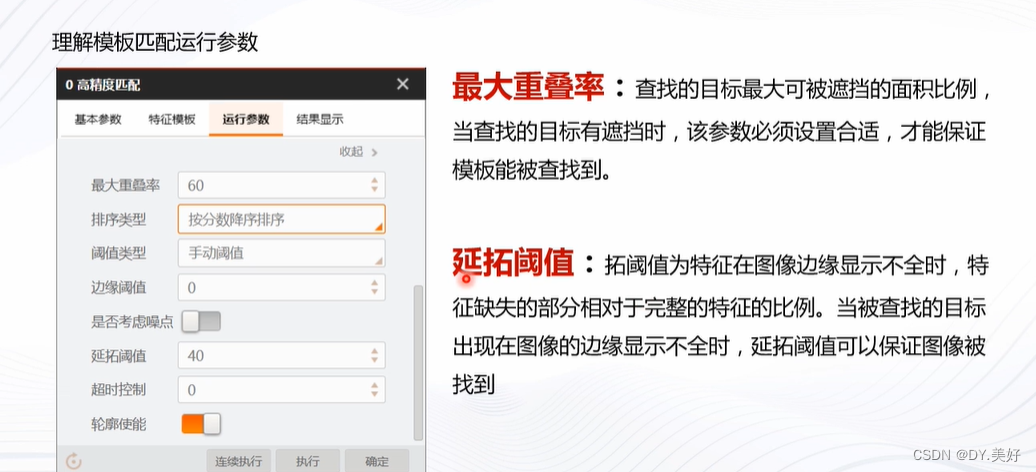

4.53 模板匹配运行参数-最大重叠率、延拓阈值

在这里插入图片描述
最大重叠率的示例，
在这里插入图片描述

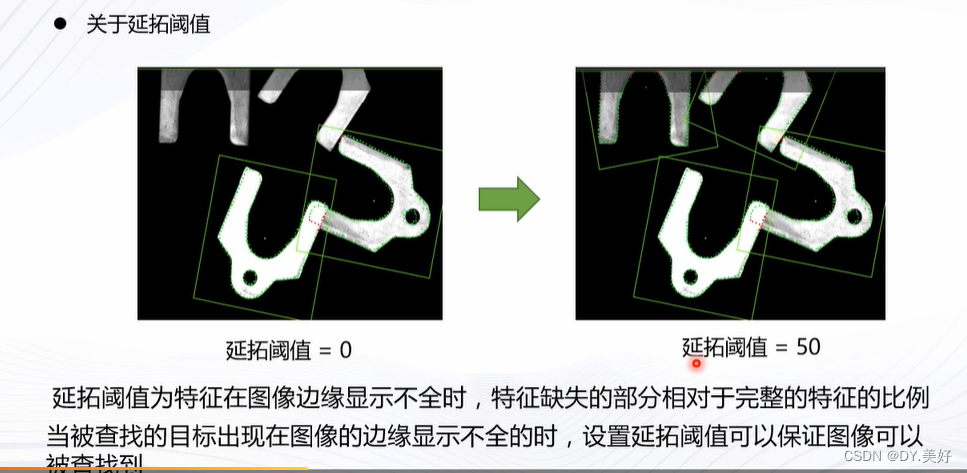

延拓阈值的示例，如下图延拓阈值高于50的会被找到
在这里插入图片描述

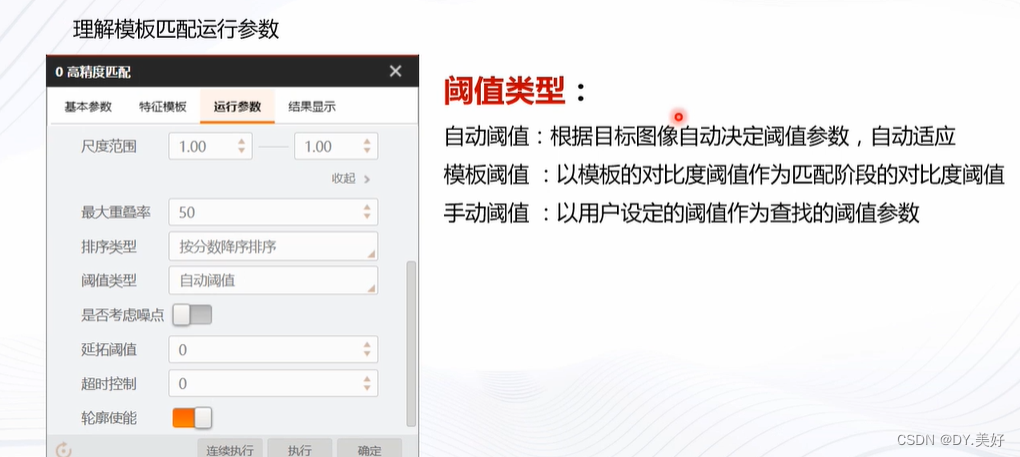

4.54 模板匹配运行参数-阈值类型

在这里插入图片描述

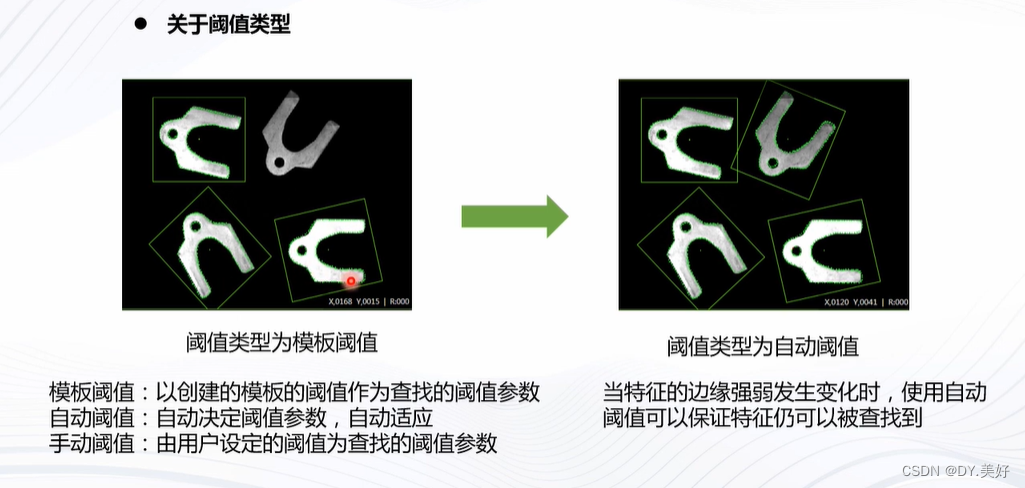

阈值类型示例，当特征的边缘强弱发生变化时，使用自动阈值可以保证特征奶可以被查找到
在这里插入图片描述

4.6 高精度特征匹配

高进度特征匹配提供了不同高斯金字塔层级的颗粒度参数，在底层级使用精细尺度，在高层级使用使用粗糙尺度，获取到的边缘特征会更多更精准，这是有别于快速特征匹配的地方

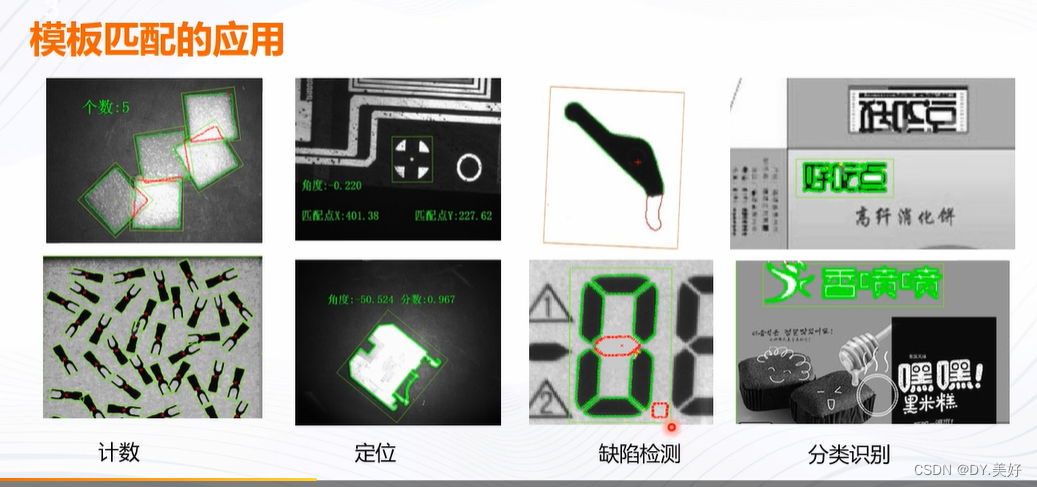

4.7 模板匹配的应用

在这里插入图片描述

5 Blob分析

在这里插入图片描述

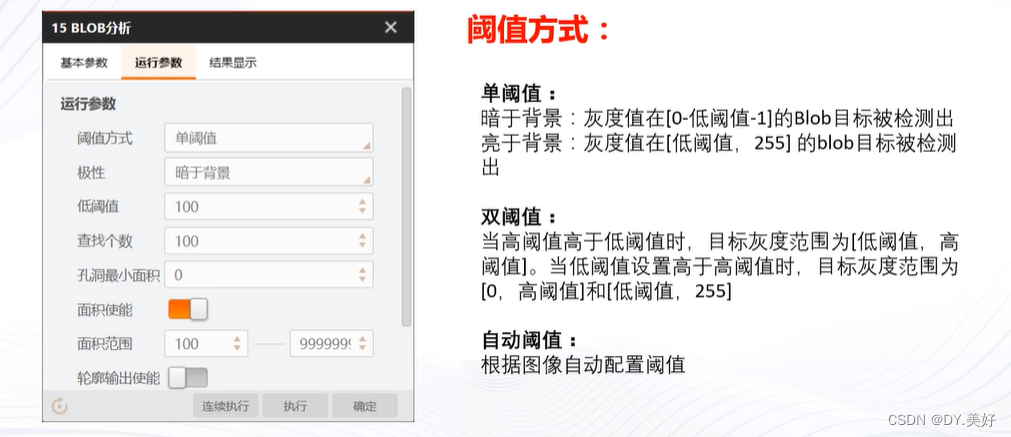

5.1 Blob运行参数-阈值方式

在这里插入图片描述

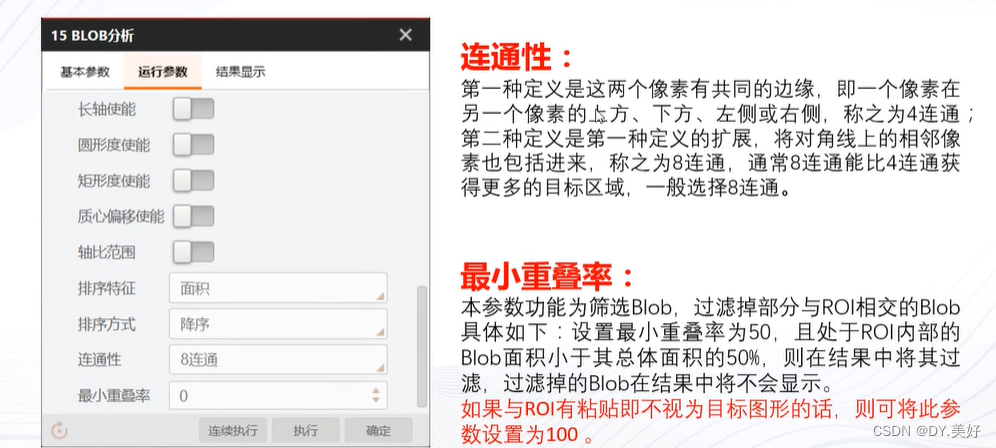

5.2 Blob运行参数-连通性、最小重叠率

在这里插入图片描述

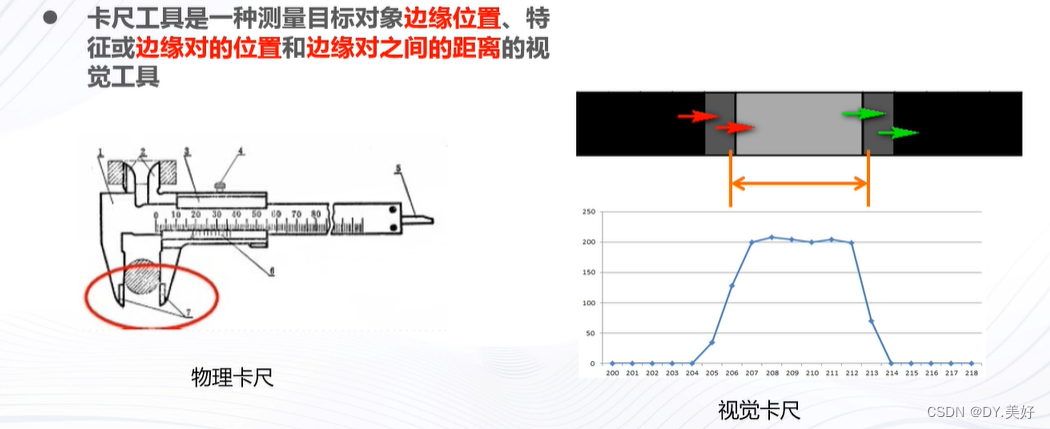

6 卡尺工具

在这里插入图片描述

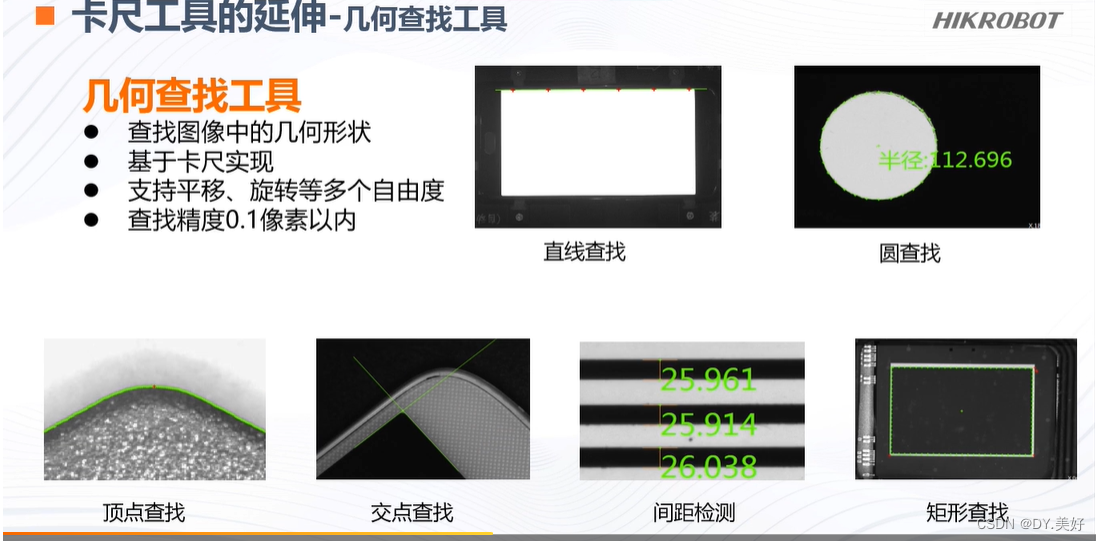

6.1 卡尺工具的延伸-几何查找工具

在这里插入图片描述

6.2 间距检查

间距检查：工具用于检测两特征之间的间距，首先是查找满足条件的边缘，然后进行距离测量

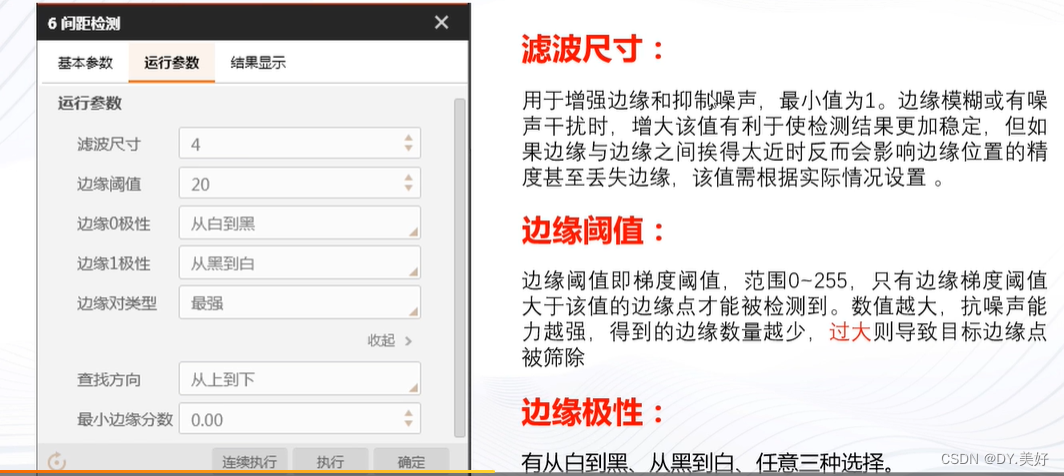

6.21 间距检查运行参数-滤波尺寸、边缘阈值、边缘极性

在这里插入图片描述

6.3 圆查找

圆查找：先检测出多个边缘点，然后拟合成圆形，可用于圆的定位与测量

本工具一次只能查找一个圆，如果要查找多个圆，建议配合循环功能使用

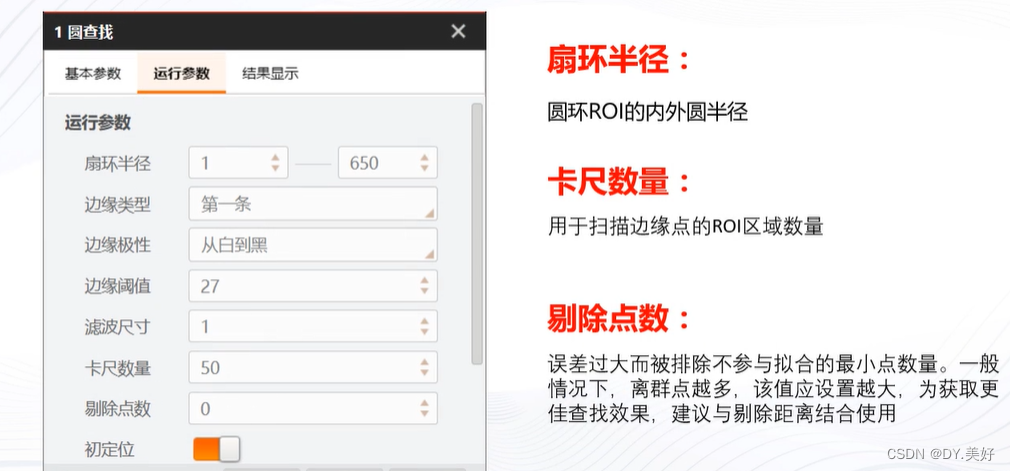

6.31 圆查找运行参数-扇环半径、卡尺数量、剔除点数

在这里插入图片描述

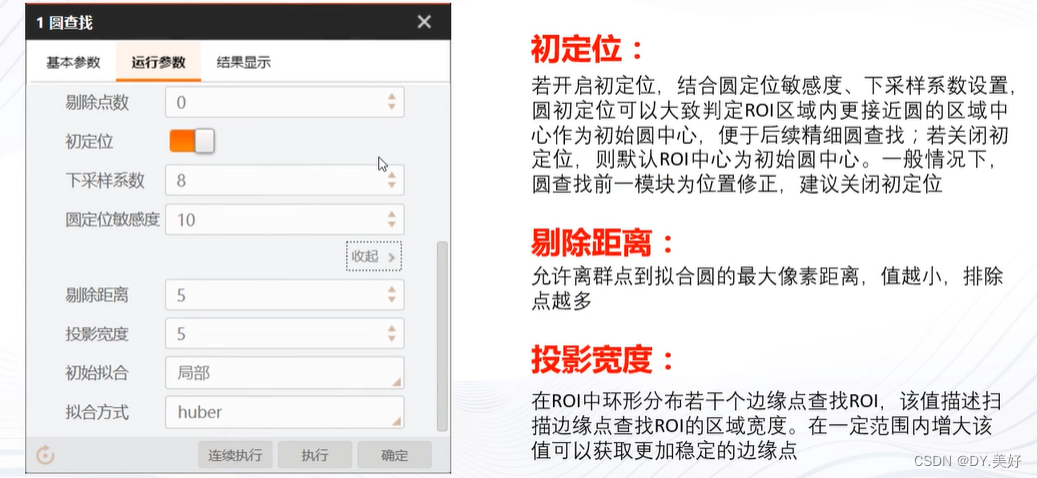

6.32 圆查找运行参数-初定位、剔除距离、投影宽度

在这里插入图片描述

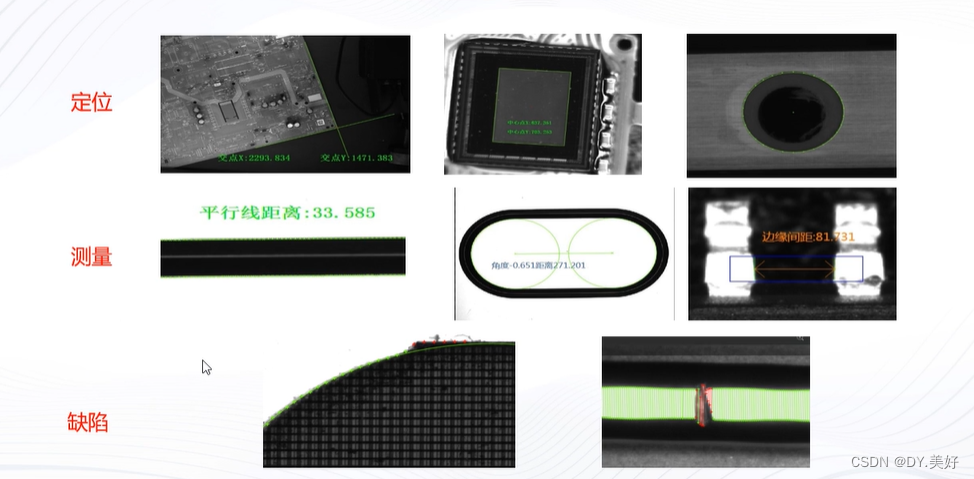

6.4 几何查找工具的应用

在这里插入图片描述

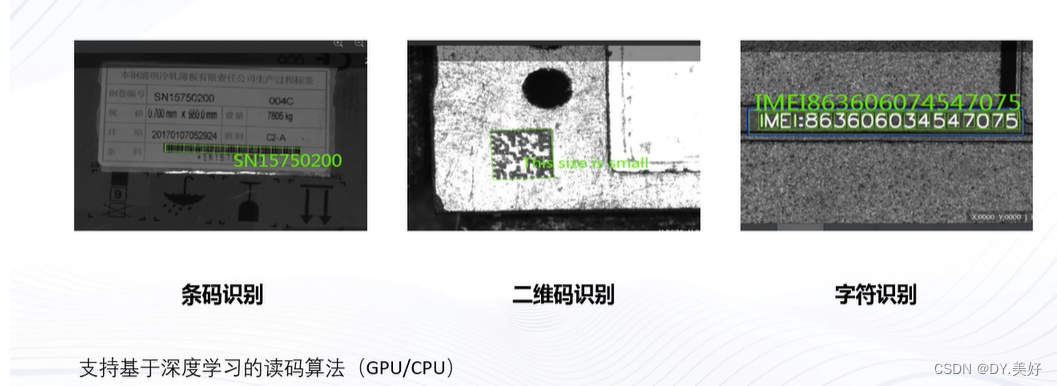

6.41 识别

在这里插入图片描述

6.42 二维码识别

二维码的识别，用于识别目标图像中的二维码，将读取的二维码信息以字符的形式输出。一次可以高效的识别多个二维码，目前只支持QR码和DataMatrix码

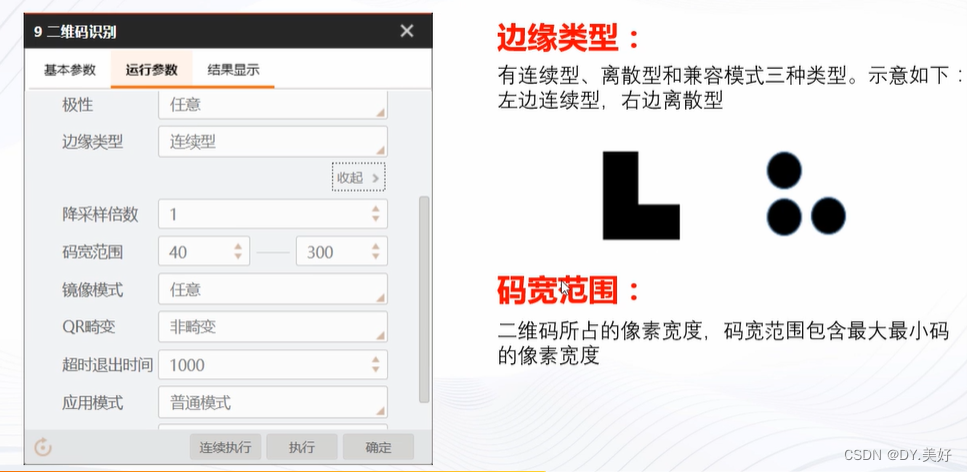

6.43 二维码运行参数-边缘类型、码宽范围

在这里插入图片描述

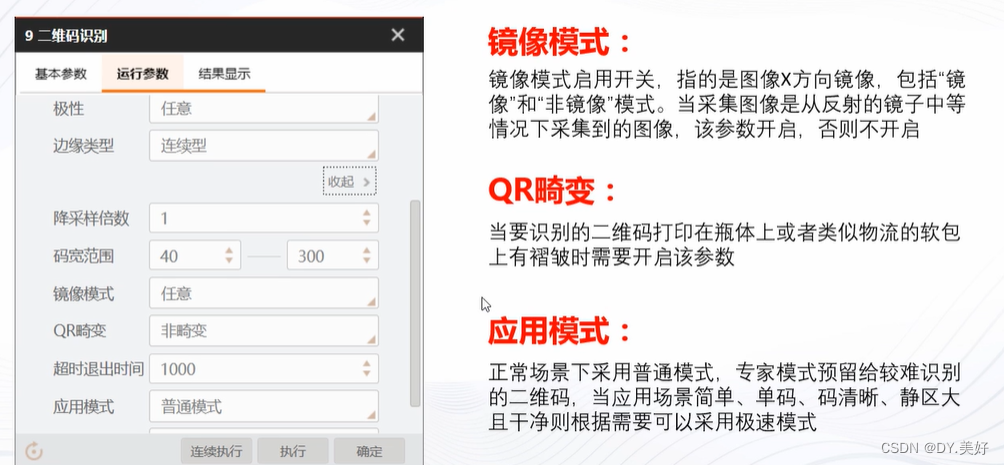

6.44 二维码运行参数-镜像模式、OR畸变、应用模式

在这里插入图片描述

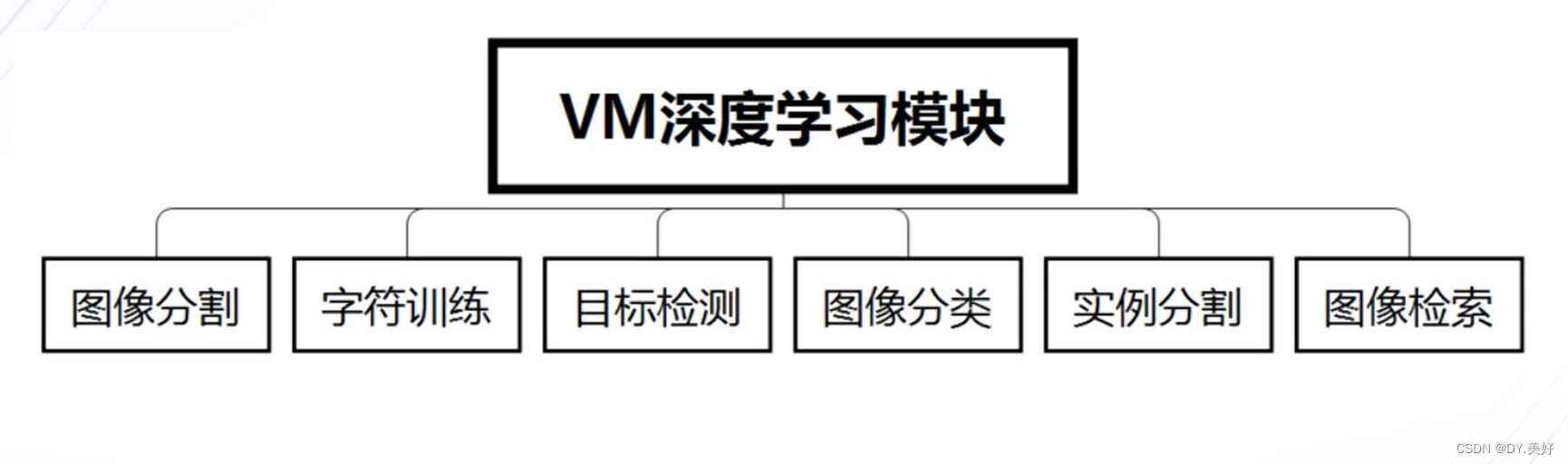

7 VM深度学习

在这里插入图片描述

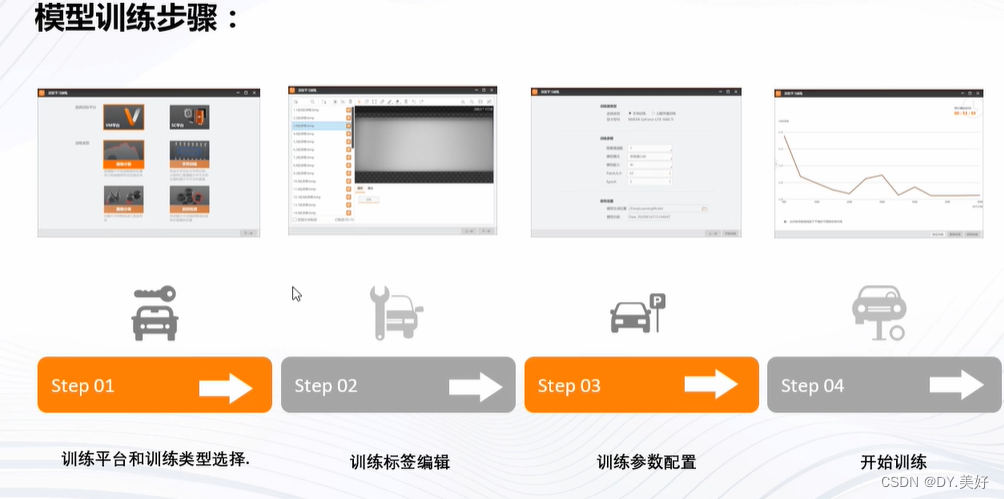

7.1 模型训练步骤

在这里插入图片描述

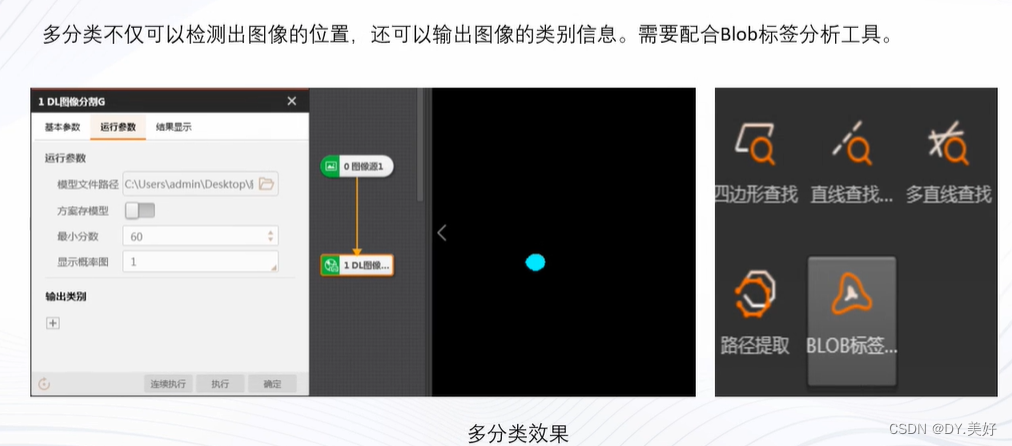

7.2 图像分割

在这里插入图片描述
在这里插入图片描述

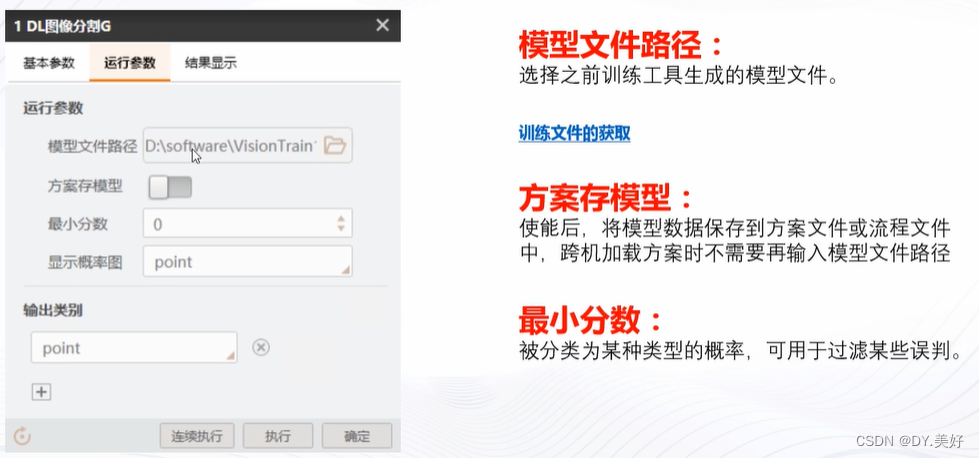

7.21 图像分割运行参数-模型文件路径、方案存模型、最小分数

在这里插入图片描述

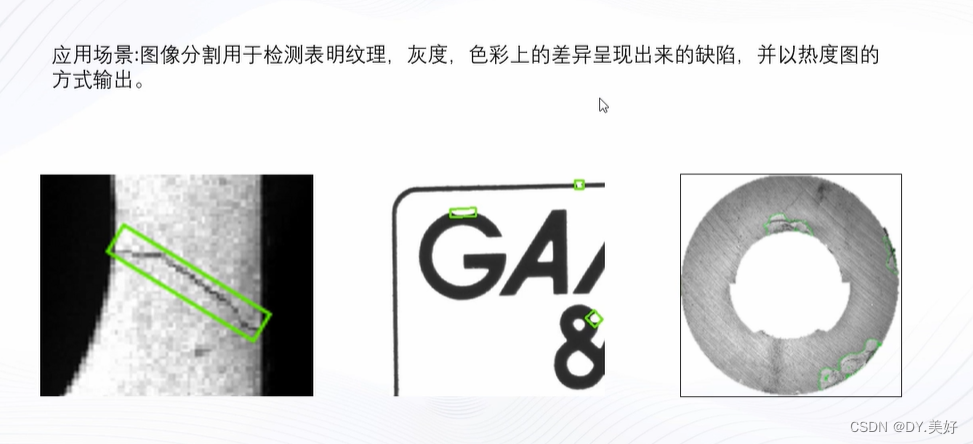

7.22 图像分割-应用场景

在这里插入图片描述

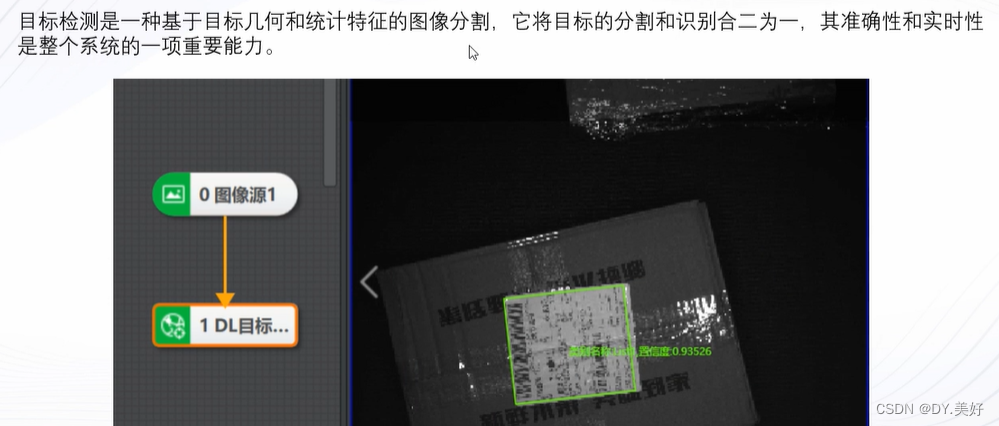

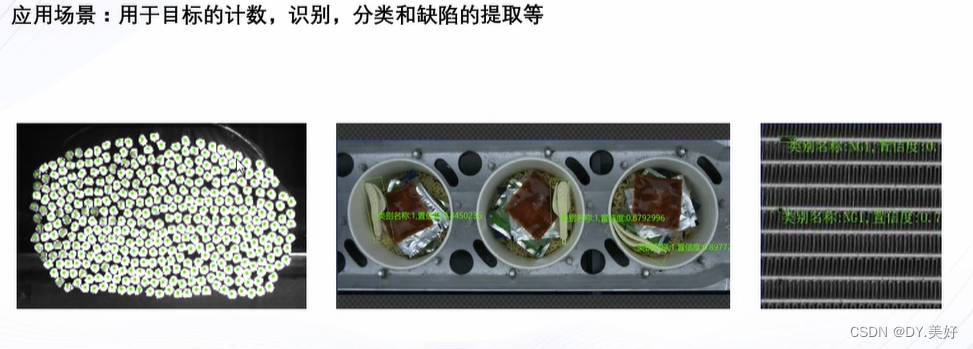

7.23 特殊的图像分割-目标检测

在这里插入图片描述
在这里插入图片描述

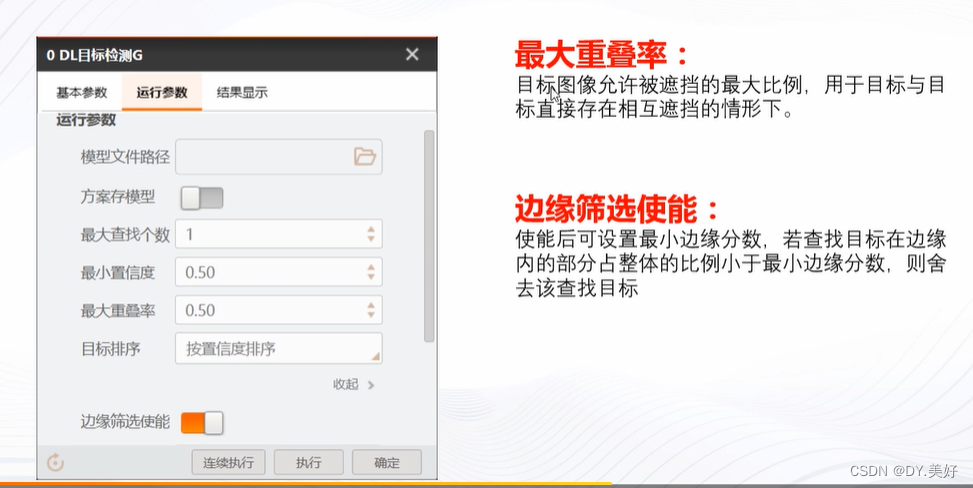

7.231 目标检测运行参数-最大重叠率、边缘筛选使能

在这里插入图片描述

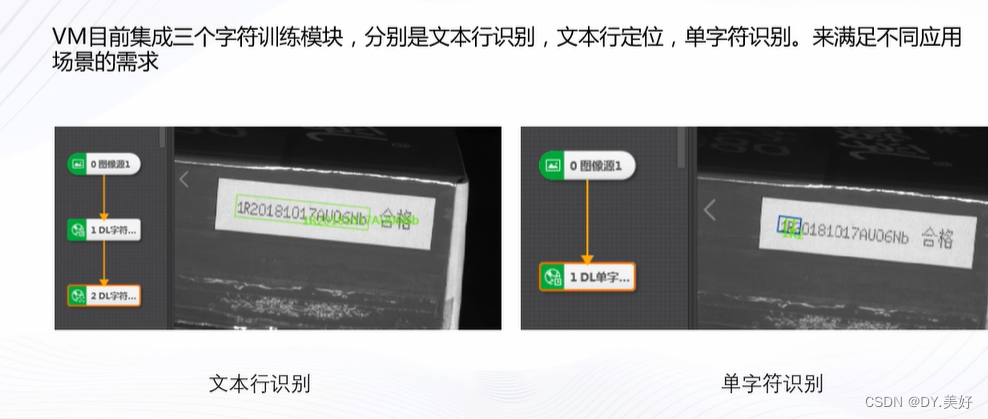

7.3 字符定位与识别

在这里插入图片描述

7.31 文本识别运行参数-字符过滤、最小置信度

在这里插入图片描述

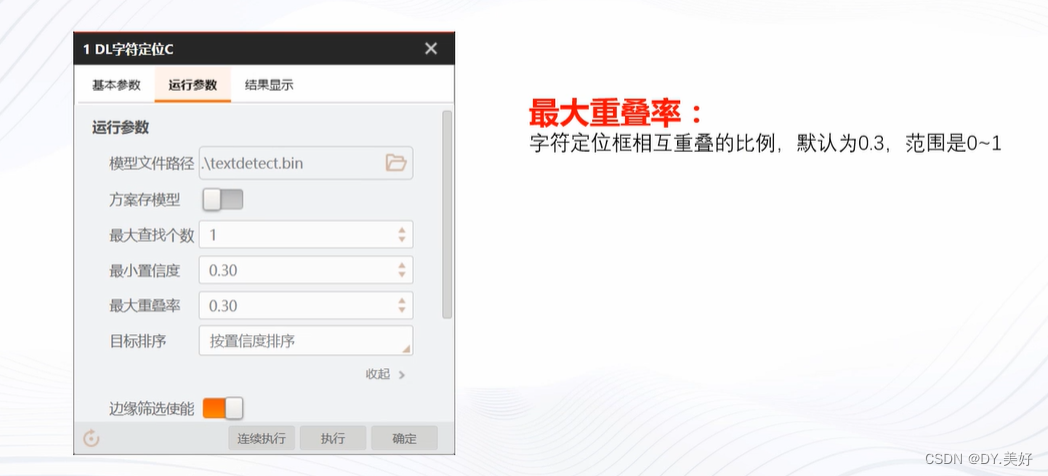

7.32 文本识别运行参数-最大重叠率

在这里插入图片描述

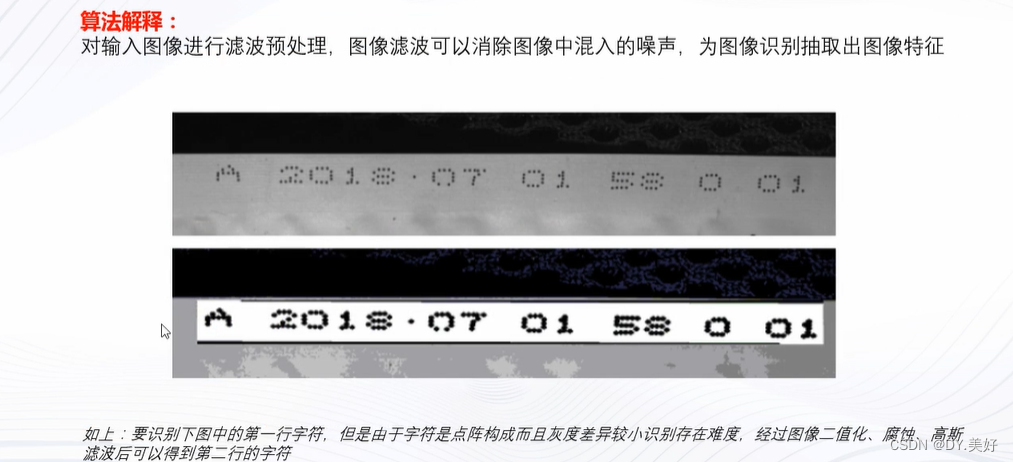

8 图像相关工具

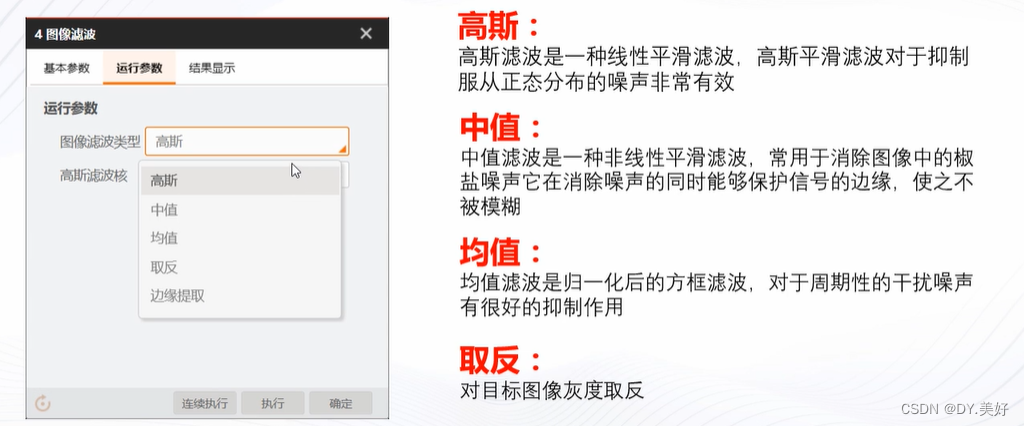

8.1 图像滤波

在这里插入图片描述

8.11 图像滤波运行参数-图像滤波类型

在这里插入图片描述

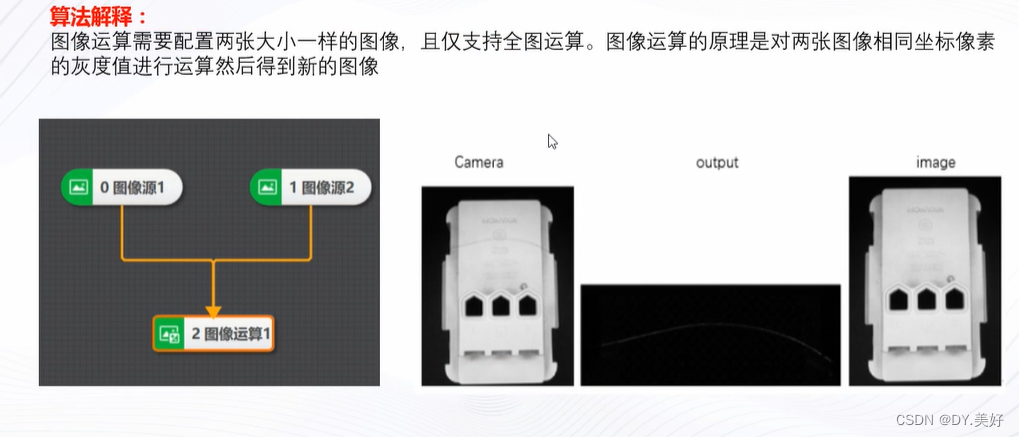

8.2 图像运算

在这里插入图片描述

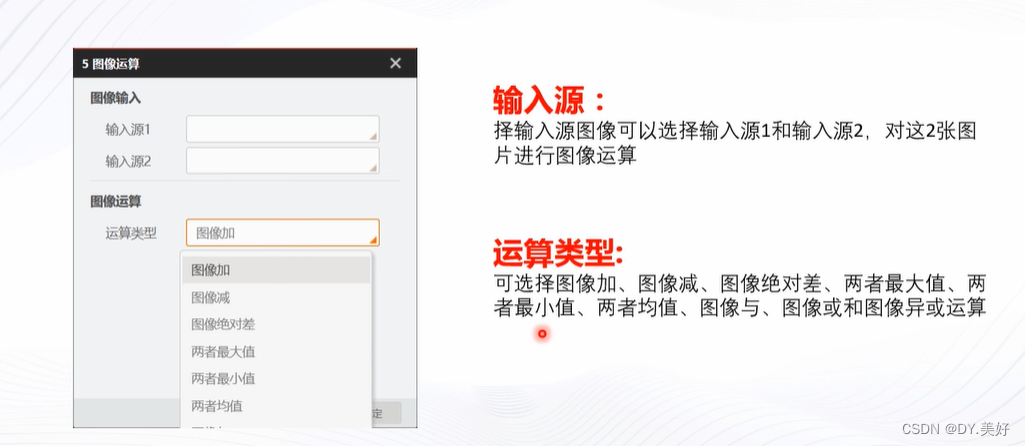

8.21 图像运算-图像输入源、运算类型

在这里插入图片描述

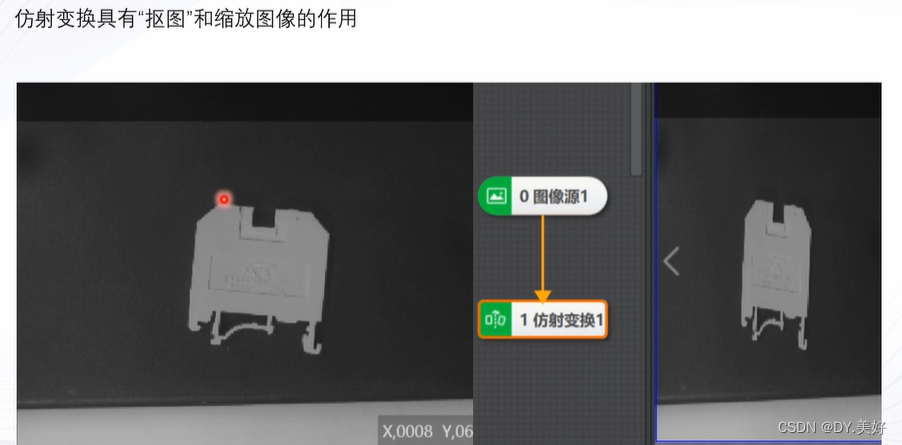

8.3 仿射变换

在这里插入图片描述

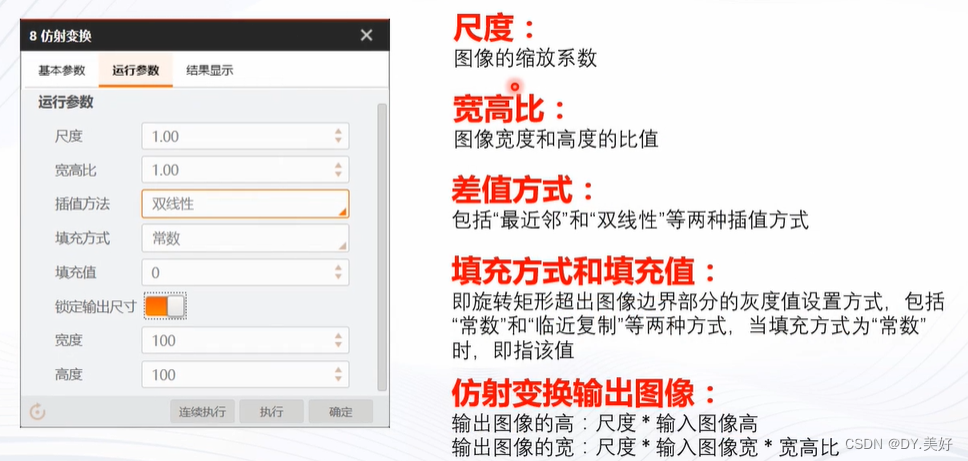

8.31 仿射变换运行参数

在这里插入图片描述

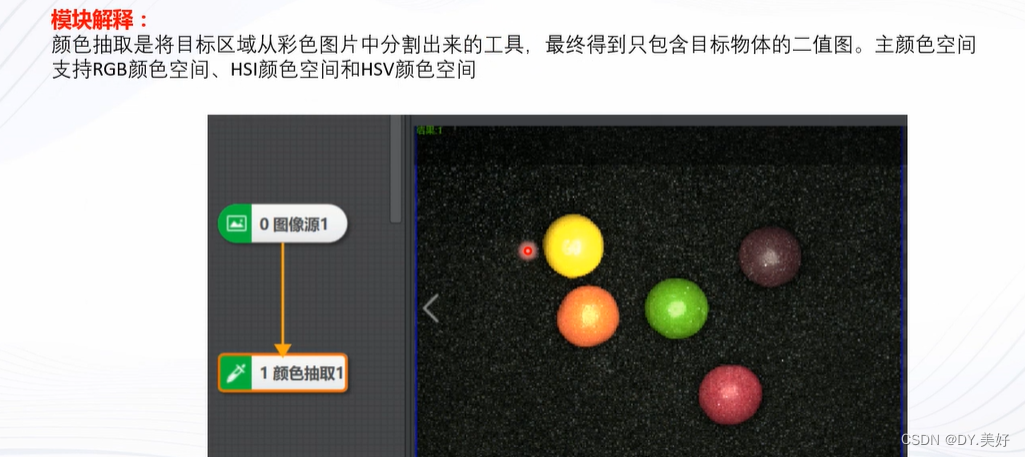

8.4 颜色抽取

在这里插入图片描述

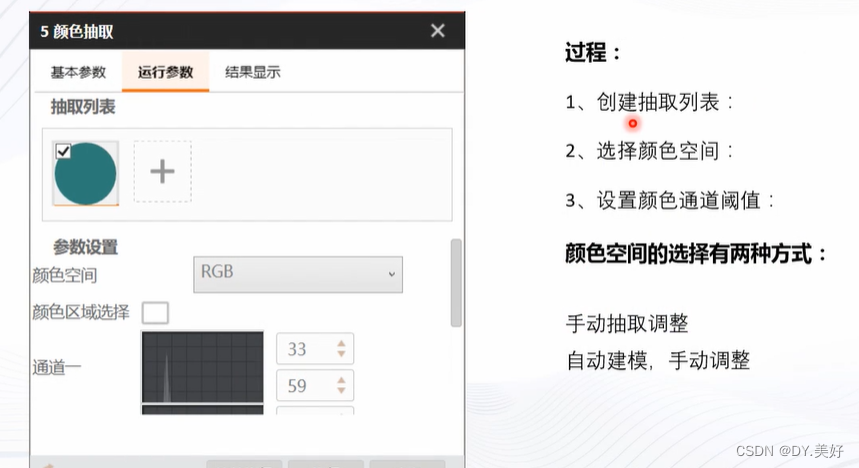

8.41 颜色抽取运行参数-颜色空间、颜色区域选择

在这里插入图片描述

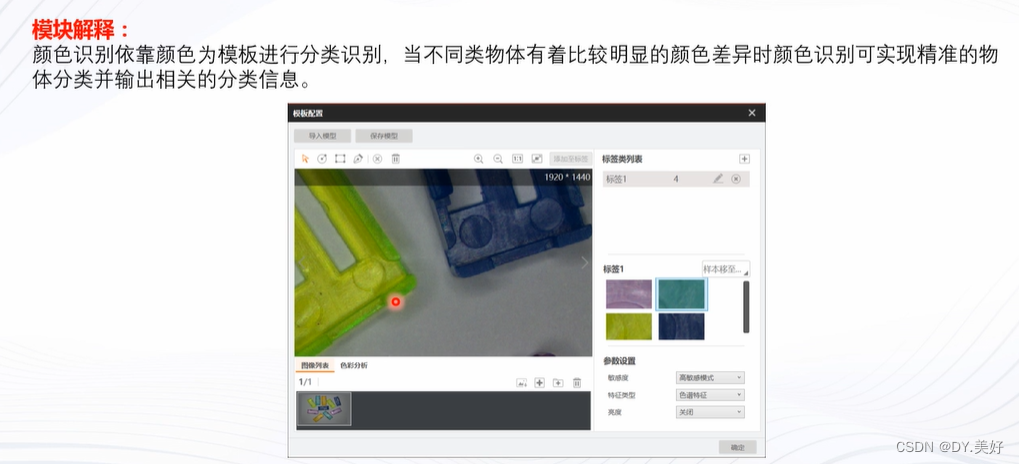

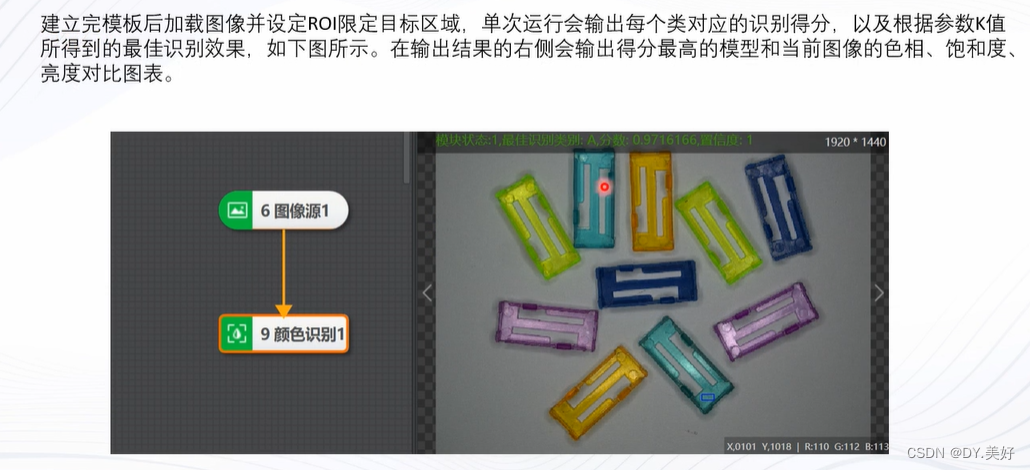

8.5 颜色识别

在这里插入图片描述
在这里插入图片描述

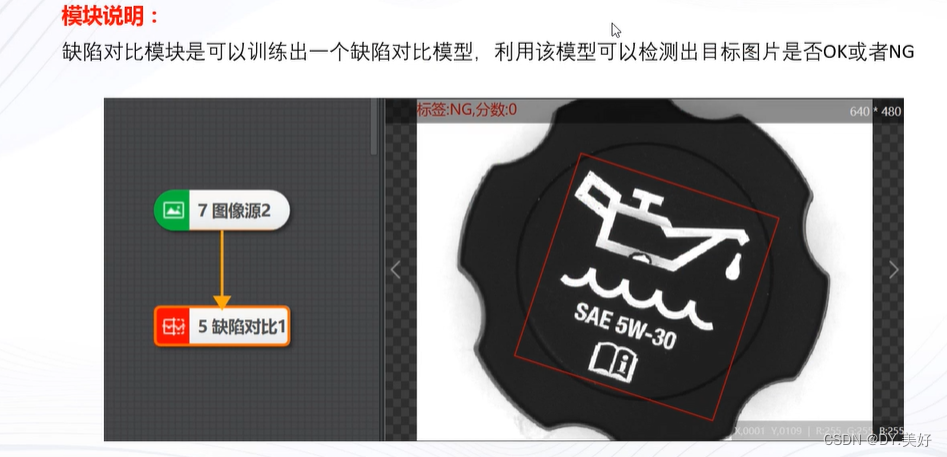

8.6 缺陷对比

在这里插入图片描述

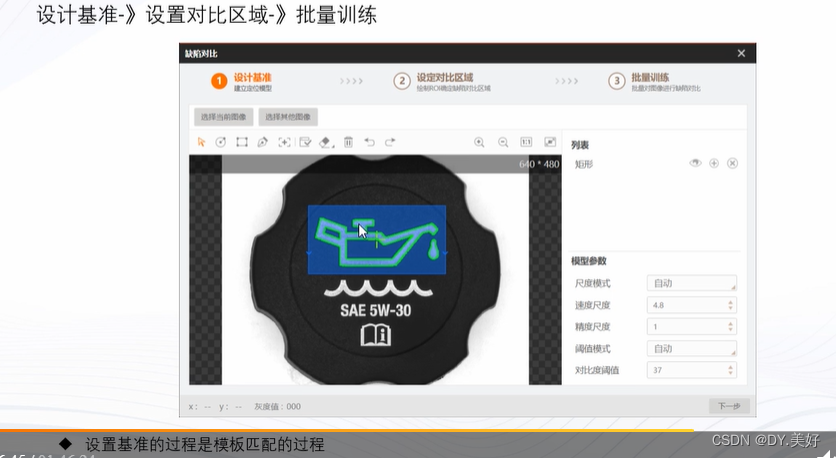

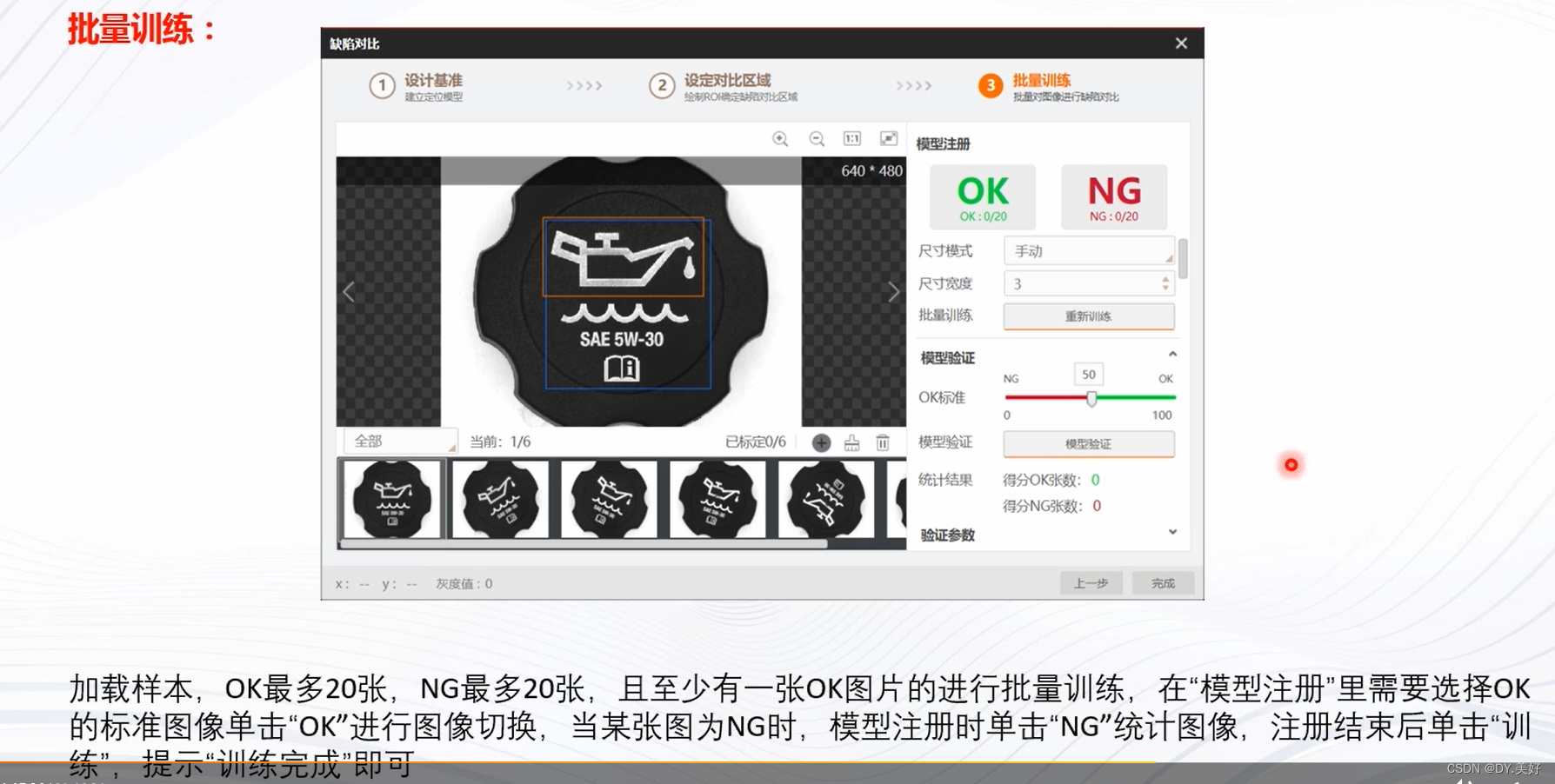

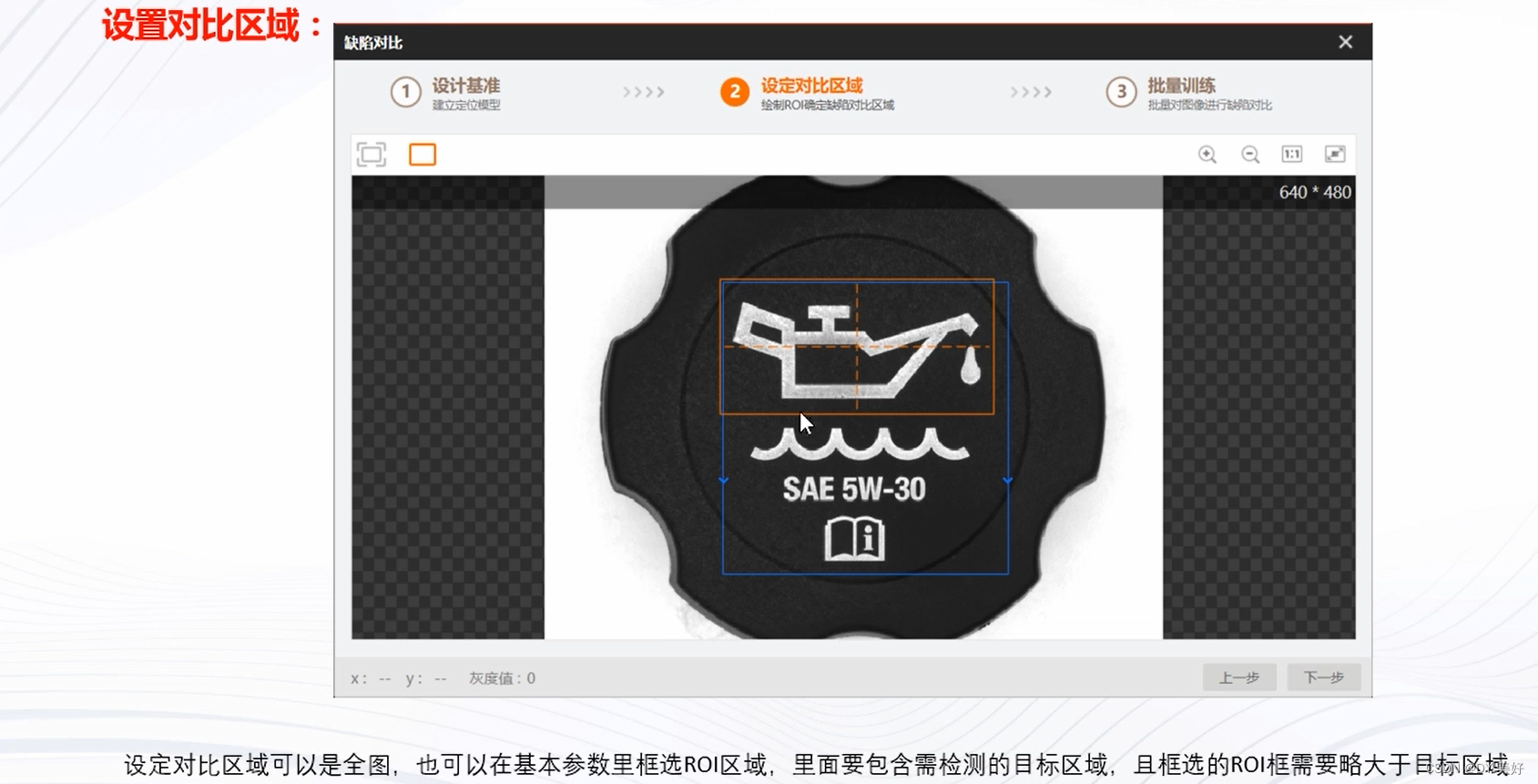

8.11 缺陷对比配置步骤

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

9 逻辑相关工具

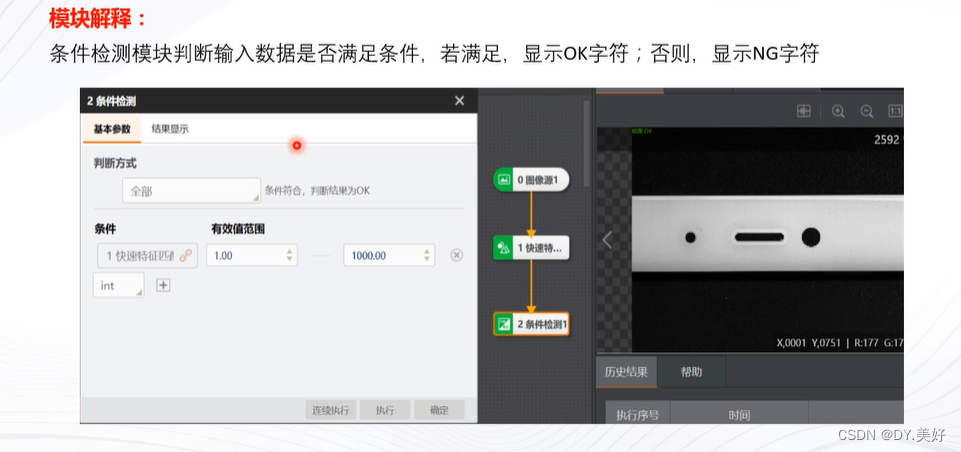

9.1 条件检测

在这里插入图片描述

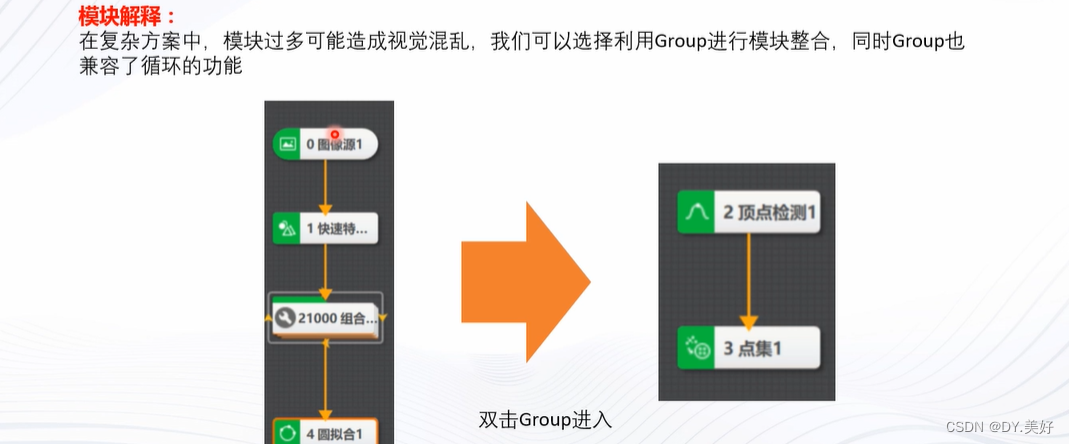

9.2 Group

在这里插入图片描述

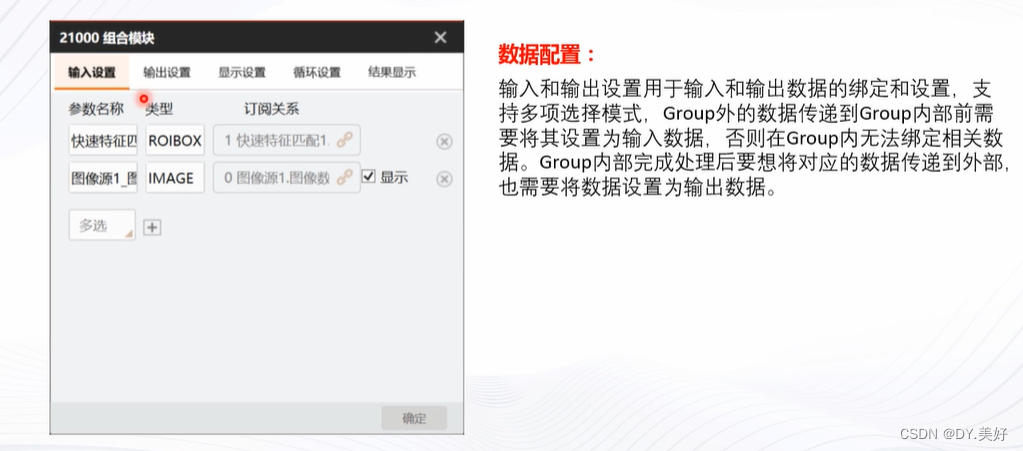

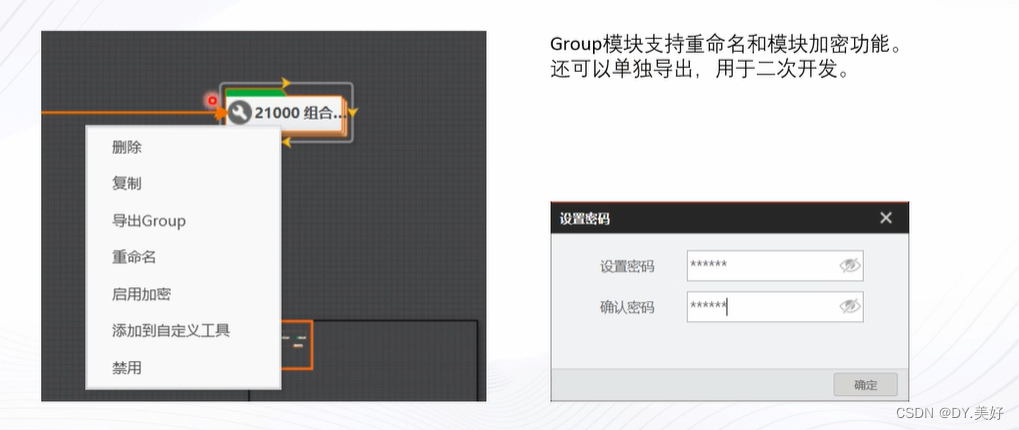

9.21 Group输入、输出设置

在这里插入图片描述

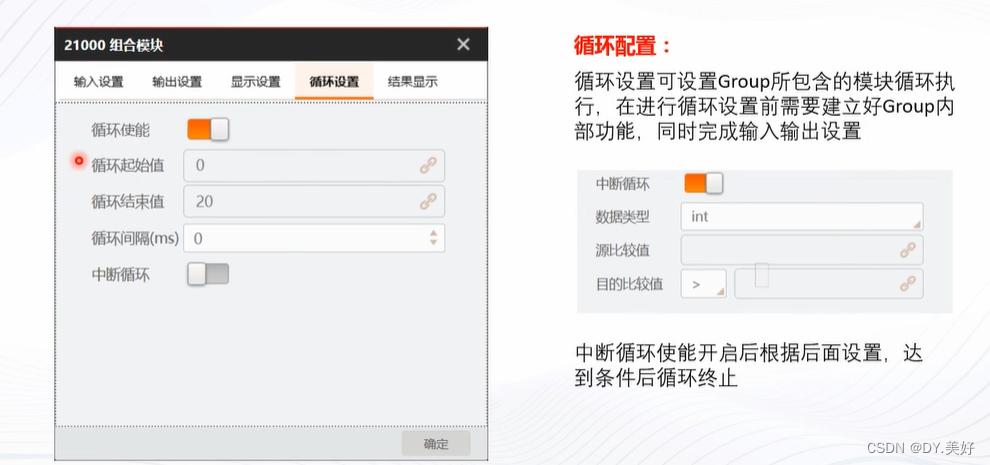

9.22 Group循环设置

在这里插入图片描述

9.23 Group在VM 4.0的功能

在这里插入图片描述

10 VM工具栏分析

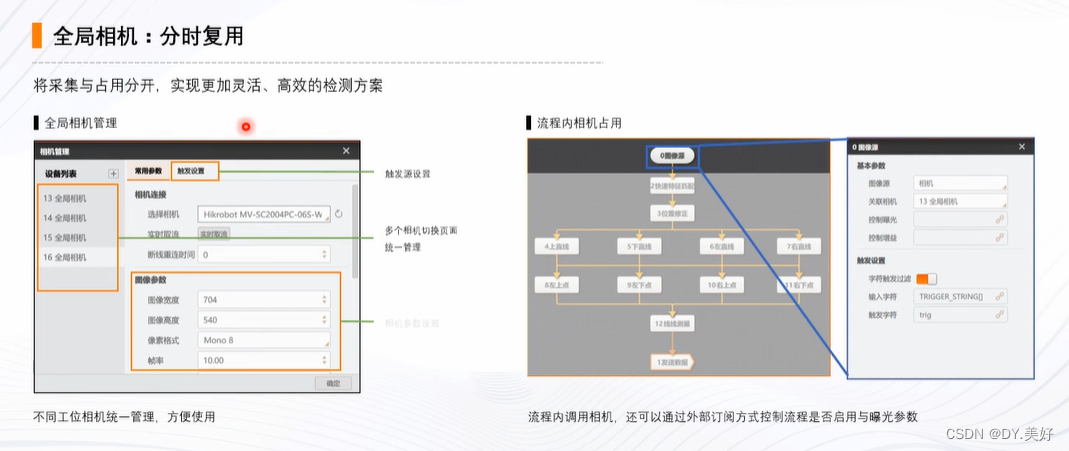

10.1 全局相机

在这里插入图片描述
在这里插入图片描述

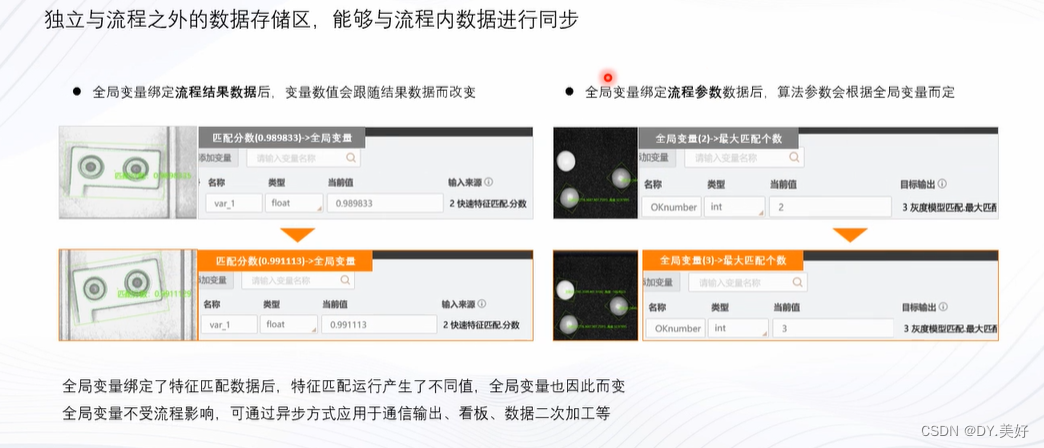

10.2 全局相机

在这里插入图片描述

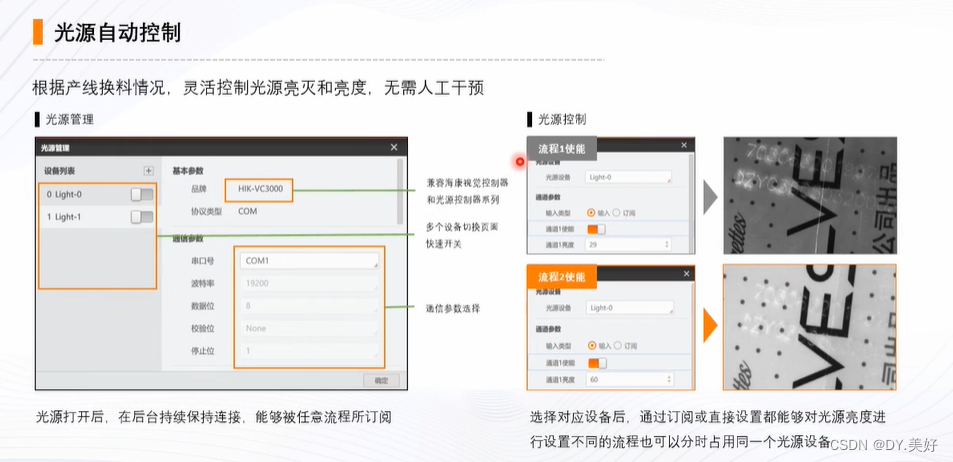

10.3 光源控制

在这里插入图片描述

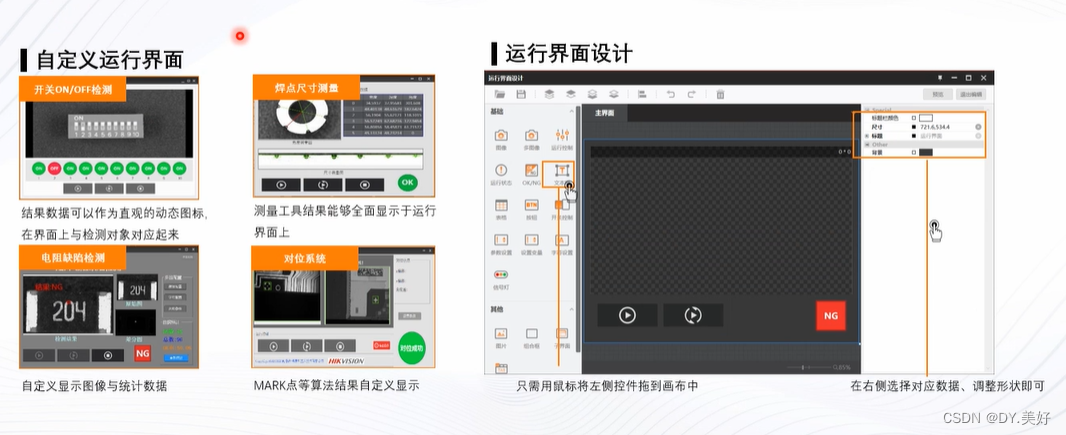

11 前端界面

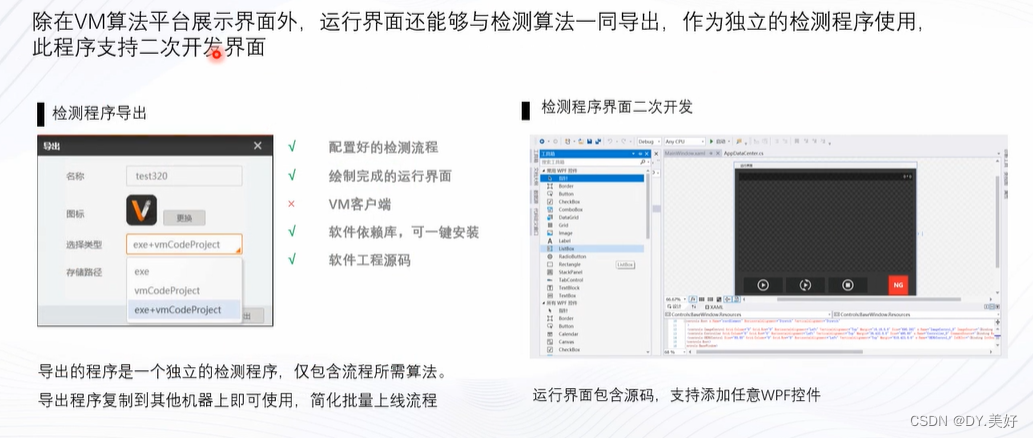

在这里插入图片描述
在这里插入图片描述

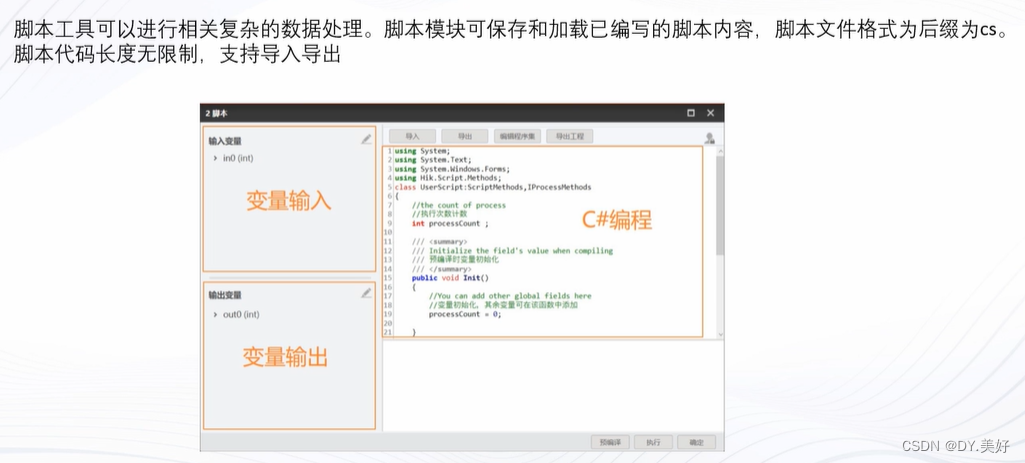

12 脚本

在这里插入图片描述

13 综合案例

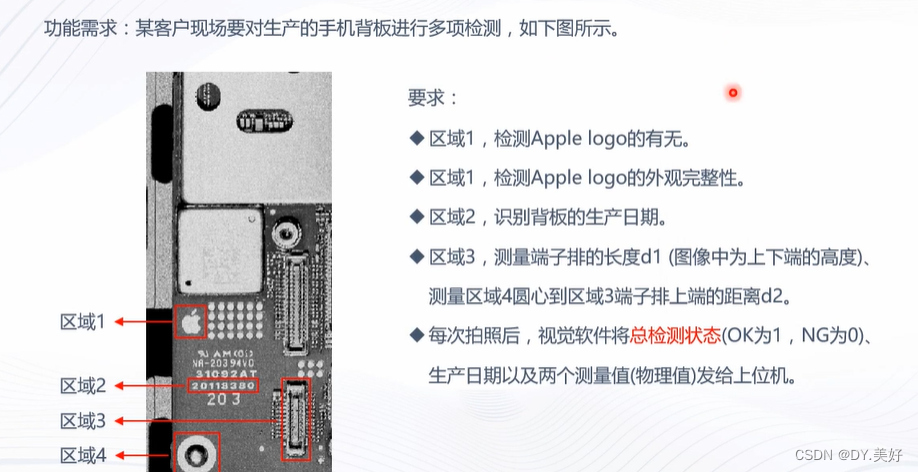

13.1 功能需求

在这里插入图片描述

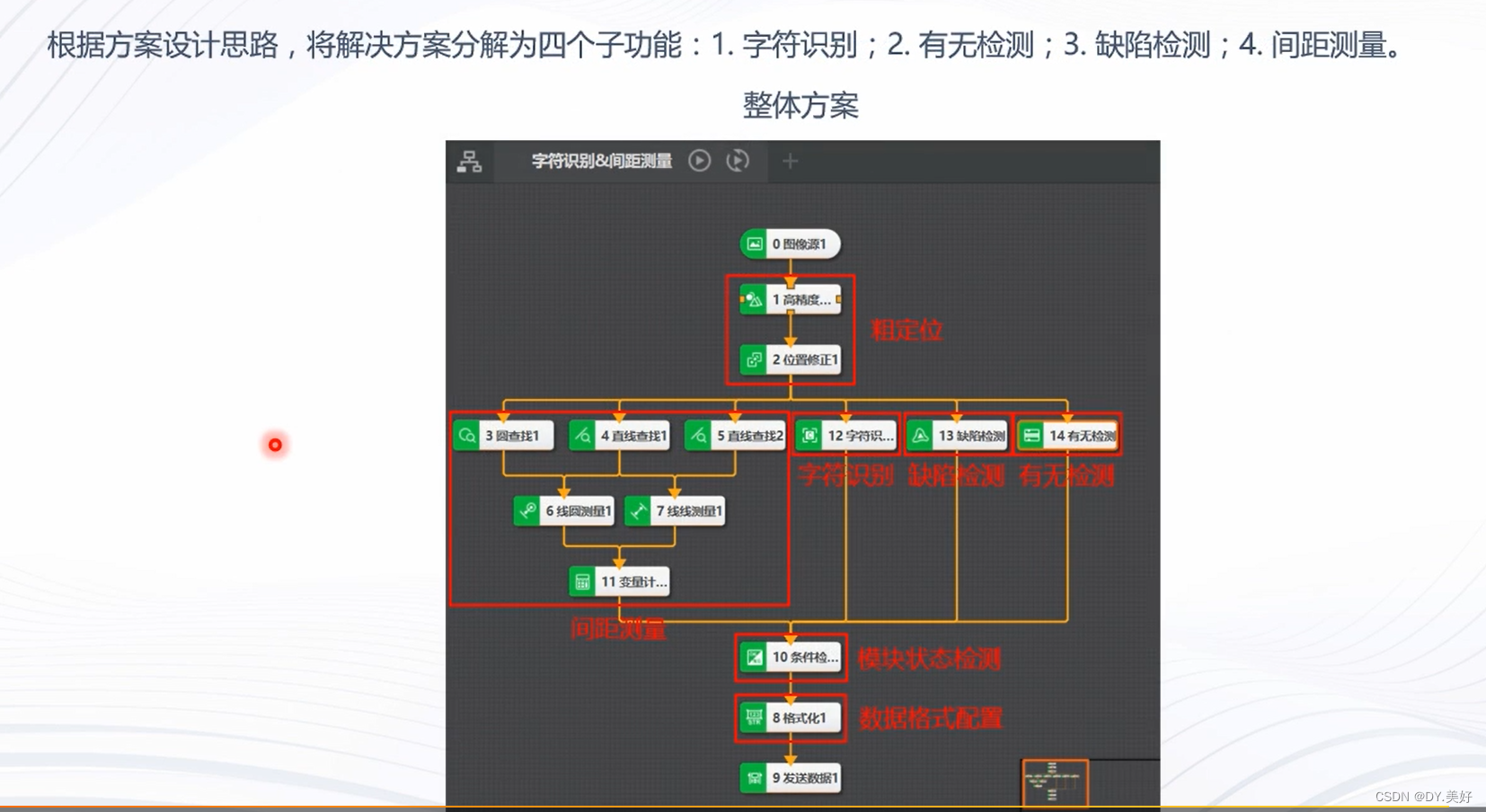

13.2 设计思路

在这里插入图片描述
在这里插入图片描述
