Cisco的ios防火墙技术之一–CBAC的原理及配置实例解析

好久没写博客了，主要是写的都是不方便上传的，今天写一下防火墙的技术，也不知能不能上传成功吧。今天讲一下思科的两大IOS防火墙技术之一–CBAC，主要介绍其原理和实例的配置解析。当然，如果可以的话后面再讲另外一个zone-based技术。

CBAC的概念

CBAC(context-based access control)即基于上下文的访问控制，它不用于ACL(访问控制列表)并不能用来过滤每一种TCP/IP协议，但它对于运行TCP、UDP应用或某些多媒体应用(如Microsoft的NetShow或Real Audio)的网络来说是一个较好的安全解决方案。除此之外，CBAC在流量过滤、流量检查、警告和审计蛛丝马迹、入侵检测等方面表现卓越。在大多数情况下，我们只需在单个接口的一个方向上配置CBAC，即可实现只允许属于现有会话的数据流进入内部网络。可以说，ACL与CBAC是互补的，它们的组合可实现网络安全的最大化。
通俗的来说，一般我们配置ACL,默认都是出包和回包都会匹配中的，所以我们想做当方面的数据包匹配限制，那么就得去配置一些特殊的ACL，比如自反ACL等等，具体可参照我的那篇高级ACL配置。而CBAC就是配置一个流量的监控，使得我们单方面限制的时候，回包不走ACL，走的是流量的监控。

CBAC工作原理

CBAC指定了哪些协议及接口、接口方向（流入和流出）需要被检查，同指定了检查的起始。CBAC只对指定的协议进行检查。对于这些协议，只要数据包经过已配置检查策略的接口，那么无论它们从哪个方向通过防火墙都将被检查。进入防火墙的数据包只会在其第一次通过接口的入站ACL时才会被检察。如果数据包被ACL拒绝，数据包会被简单的丢掉并且不会被CBAC检查。

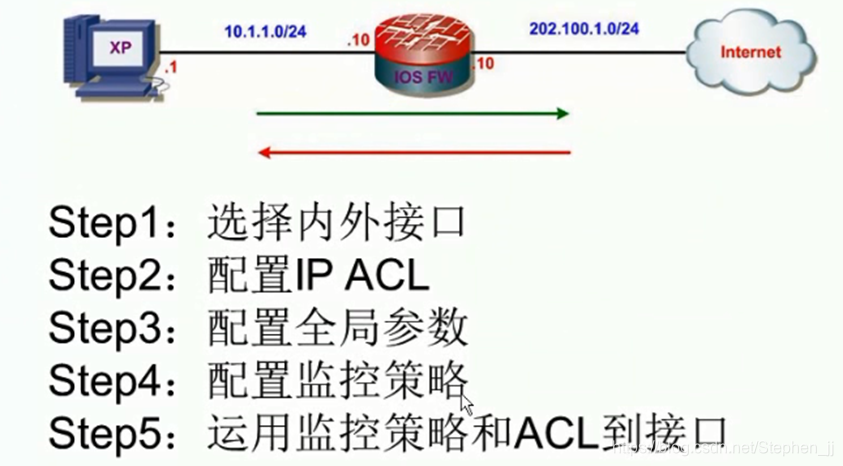

配置步骤及相关命令

![在这里插入图片描述](https://img-blog.csdnimg.cn/202004240918148.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1N0ZXBoZW5famo=,size_16,color_FFFFFF,t_70)

1.单一信道穿过防火墙，不对协议进行限制及过滤。
ip inspect name CBAC tcp //监控TCP通道，使得单一的TCP协议可以正常工作。
ip inspect name CBAC udp // //监控UDP通道，使得单一的TCP协议可以正常工作。
2.特殊运用层协议监控,保障协议正常工作，对协议安全进行防护及过滤，配置的alert，audit-trail，timeout优于全局设置。
ip inspect name CBAC smtp
ip inspect name CBAC ftp
3.告警与审计
ip inspect alert-off
ip inspect audit-trail
4.全局DOS相关参数
ip inspect max-incomplete high 1000 (最大半开连接high为1000，超过进入aggressive mode)
ip inspect max-incomplete low 800(最大半开连接low为800，超时进入aggressive mode)
ip inspect one-minute high 1000(每分钟半开连接为1000)
ip inspect one-minute low 800(每分钟半开连接为800)
ip inspect upd idle-time 10(UDP闲置时间，超时后防火墙丢弃会话信息)
ip inspect dns-timeout 3(DNS超时时间，超时后防火墙丢弃会话信息)
ip inspect tcp idle-time 360(TCP闲置时间，超时后防火墙丢弃会话信息)
ip inspect tcp finwait-time 1(发现FIN交换后，1秒内防火墙丢弃会话信息)
ip inspect tcp synwait-time 15(三次握手等待时间为15秒，超时后防火墙丢弃会话信息)
5。查询命令
show ip inspect sessions
show ip inspect config
show ip inspect all
6.清空CBAC配置
no ip ipspect

实例配置及介绍

如上面拓扑所示，配置全网通信，R4模拟服务器，R2模拟防火墙，R1模拟inside网络，R3模拟outside网络。
需求：
1、监控outbound所有HTTP/SMTP/FTP/telnet/ICMP协议
2、限制穿越防火墙的TCP三次握手在15秒内完成
3、对穿越防火墙的半开连接进行限制，最高为1000，最低为800。
4、防火墙需要做私有地址的地址欺骗防护
5、放行源至于互联网访问内部服务器的http流量。
6、调用监控策略使得R1可以访问R3的设置协议。

底层配置这里不再介绍，需保证全网通信。
R4(config)#ip http server //开启http服务
在R3上添加设置管理用户和密码，方便测试，
R3(config)#line vty 0 4
R3(config-line)#login local
R3(config)#username cjc password cjc
其他配置如下：
1．
R2(config)#ip inspect name cbac http
R2(config)#ip inspect name cbac smtp
R2(config)#ip inspect name cbac icmp
R2(config)#ip inspect name cbac telnet
2．
R2(config)#ip inspect tcp synwait-time 15
3．
R2(config)#ip inspect max-incomplete high 1000
%Also resetting low threshold from [unlimited] to [1000]（该提示是提醒需配置最低的连接数）
R2(config)#ip inspect max-incomplete low 800
4．
R2(config)#ip access-list extended out-in
R2(config-ext-nacl)#deny ip 10.0.0.0 0.255.255.255 any
R2(config-ext-nacl)#deny ip 172.16.0.0 0.15.255.255 any
R2(config-ext-nacl)#deny ip 192.168.0.0 0.0.255.255 any

R2(config)#ip access-list extended out-in
R2(config-ext-nacl)#permit tcp any host 12.1.1.100 eq 80
R2(config-ext-nacl)#deny ip any any log
R2(config)#int f0/1
R2(config-if)#ip access-group out-in in
6.
R2(config)#int f0/1
R2(config-if)#ip inspect cbac out

配置完成，来查看效果
当我们配置好5，还未配置6的时候，我们可以看到，R3去访问R1的80是可以的，访问其他端口就不行了，所以这里ping失败了。这里是因为ACL策略。策略上的内容决定了流量的走向。
